这个 4 位同相转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 VCCA。VCCA可接受从 0.9V 到 3.6V 范围内的任意电源电压。B 端口设计用于跟踪 VCCB。VCCB 可接受
0.9V 到 3.6V 范围内的任意电源电压。这可以实现 1V、1.2V、1.5V、1.8V、2.5V 和 3V 电压节点之间的任意低压双向转换。对于 TXB0304，当输出使能 (OE) 输入为低时，所有输出均处于高阻态。为确保在上电或掉电期间均处于高阻态，应将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。OE 器件控制引脚输入电路由 VCCA 供电。该器件完全 适用于 Ioff 为了部分断电的应用。Ioff 电路会禁用输出，从而在器件掉电时防止电流回流损坏器件。TXB0304 和 TXBN0304 唯一的区别在于 OE 信号分别为高电平有效和低电平有效。
| Technology family | TXB |
| Applications | SPIO |
| Bits (#) | 4 |
| Data rate (max) (Mbps) | 140 |
| High input voltage (min) (V) | 0.81 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 0.9 |
| Vout (max) (V) | 3.6 |
| IOH (max) (mA) | -0.02 |
| IOL (max) (mA) | 0.02 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Integrated pullup resistors, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

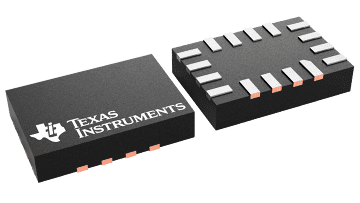

| UQFN (RSV) | 16 | 4.68 mm² 2.6 x 1.8 |

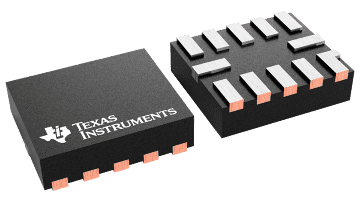

| UQFN (RUT) | 12 | 3.4 mm² 2 x 1.7 |
