SN74AVC4T234

SN74AVC4T234

正在供货

具有可配置电压转换的 4 位双电源总线收发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

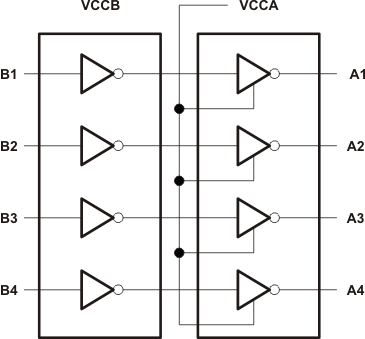

这款 4 位同相总线收发器采用两个独立的可配置电源轨来实现 B 端口输入和 A 端口输出之间的异步通信。A 端口旨在跟踪 VCCA,而 B 端口旨在跟踪 VCCB。VCCA 和 VCCB 均可配置为 0.9V 至 3.6V 范围内的值。

SN74AVC4T234 解决方案可确保在整个 0.9V 至 3.6V 的 VCC 范围内实现极低的静态和动态功耗,满足电池供电型便携式应用的低功耗需求,从而延长电池的使用寿命。该产品还可以保持出色的信号完整性。

该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。

VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND),则 A 侧端口处于高阻抗状态。

  • 0.9V 至 3.6V 的宽工作 VCC 范围
  • 3.6V 耐压 I/O 支持混合模式的信号操作
  • 电压为 3.3V 时,tpd 最大值为 3.7ns
  • 平衡传播延迟:tPLH = tPHL
  • 低静态功耗,最大 ICC 为 5µA
  • 如果任一 VCC 变为 0V,则会禁用输出
  • 电压为 1.8V 时,输出驱动为 ±3mA
  • A 侧输出端有 26Ω 串联电阻
  • Ioff 支持局部断电模式运行
  • 输入迟滞可在输入端实现缓慢的输入转换和更好的开关噪声抗扰度
  • 最大数据速率
    • 380Mbps(1.8V 至 3.3V 转换)
    • 200Mbps(小于 1.8V 至 3.3V 转换)
    • 200Mbps(转换至 2.5V 或 1.8V)
    • 150Mbps(转换至 1.5V)
    • 100Mbps(转换至 1.2V)
  • 闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V 人体放电模型 (A114-A)
    • 500V 充电器件模型 (C101)
Technology familyAVC
ApplicationsJTAG
Bits (#)4
Configuration4 Ch A to B 0 Ch B to A
High input voltage (min) (V)0.9
High input voltage (max) (V)3.6
Vout (min) (V)0
Vout (max) (V)3.6
Data rate (max) (Mbps)380
IOH (max) (mA)-12
IOL (max) (mA)-12
Supply current (max) (µA)3.6
Features2.8
Input typeStandard CMOS
Output typeBalanced CMOS, Push-Pull
RatingCatalog
Operating temperature range (°C)-40 to 85

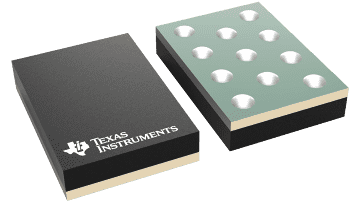

NFBGA (ZWA)112.8 mm² 2 x 1.4
