SN74LVC1G99-Q1运行在电压值1.65 V 到 5.5 V之间.

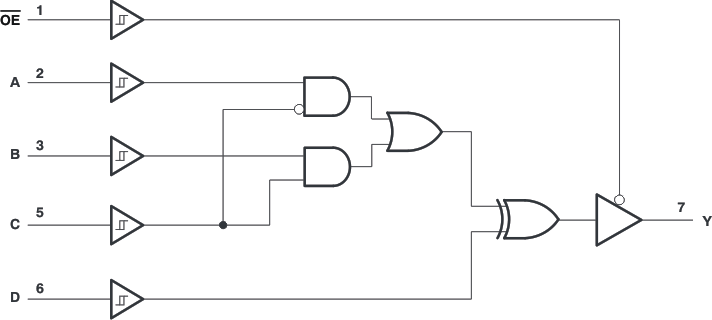

SN74LVC1G99-Q1 具备拥有3态输出的可配置多重功能。 当输出使能 (OE) 输入为高电平时，输出被停用。 当OE值较低时, 输出状态由4位输入的16个模式确定。 用户可以选择逻辑功能, 例如 MUX, AND, OR, NAND, NOR, XOR, XNOR, 反相器, 和缓冲器。 所有输入可被连接到 VCC 或者 GND.
这个设备的功能是独立反相器, 但是由于施密特作用(双稳态电路作用),对于正向 (VT+) 和负向 (VT–) 信号，它有不同的输入阀值水平.
为了确保上电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器连接至 VCC；该电阻器的最小值由驱动器的电流吸收能力来决定。
该器件的技术规格针对采用 Ioff 的部分断电应用而全面拟订。 Ioff 电路可禁用输出，能够防止在器件断电时电流回流对器件造成损坏。
| Technology family | LVC |
| Supply voltage (min) (V) | 1.65 |
| Supply voltage (max) (V) | 5.5 |
| Number of channels | 1 |
| Inputs per channel | 1 |
| IOL (max) (mA) | 32 |
| IOH (max) (mA) | -32 |
| Input type | Schmitt-Trigger |
| Output type | 3-State |
| Features | Output enable, Over-voltage tolerant inputs, Partial power down (Ioff), Very high speed (tpd 5-10ns) |
| Data rate (max) (Mbps) | 100 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| VSSOP (DCU) | 8 | 6.2 mm² 2 x 3.1 |
