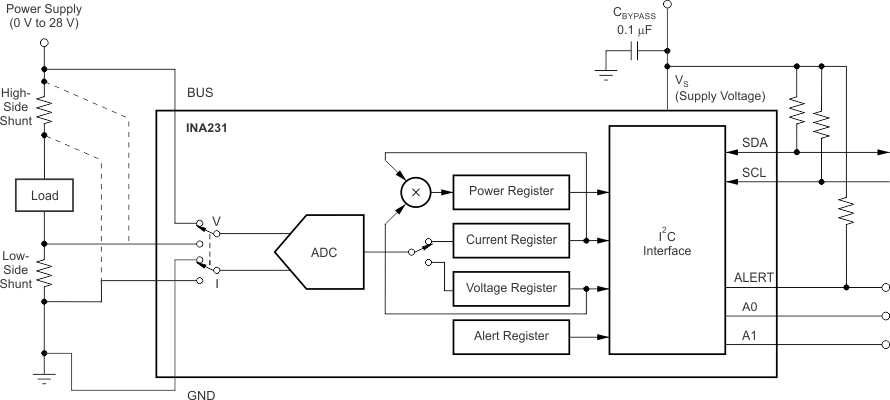

INA231 是一款具有 1.8V I2C 兼容接口（具有 16 个可编程地址）的电流分流和功率监控器。INA231 监控分流压降和总线电源电压，如果数值超出编程范围，其通过将 ALERT 引脚置为有效来提供更好的保护。可编程校准值、转换时间和取平均值与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特），从而减轻主机处理负载。
INA231 检测总线电压（介于 0V 至 28V 之间）上的电流，该器件由 2.7V 至 5.5V 单电源供电，消耗的电源电流为 330µA（典型值）。INA231 额定运行温度范围为 –40°C 至 +125°C。
INA231 有两个版本：INA231A 启动时会执行分流和总线电压的连续转换，而 INA231B 则在低电流关断模式下启动。
| Common-mode voltage (max) (V) | 28 |
| Common-mode voltage (min) (V) | 0 |
| Input offset (±) (max) (µV) | 50 |
| Input offset drift (±) (max) (µV/°C) | 0.5 |
| Input offset drift (±) (typ) (µV/°C) | 0.1 |
| Voltage gain (V/V) | 1 |
| CMRR (min) (dB) | 100 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 0.42 |
| Digital interface | I2C, SMBus |
| Gain error (%) | 0.5 |
| Gain error drift (±) (max) (ppm/°C) | 50 |
| Features | Alert Function, Bidirectional, Intergrated Power Monitor, Low-side Capable |
| Number of channels | 1 |
| Resolution (Bits) | 16 |
| Power measurement accuracy (%) | 1 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

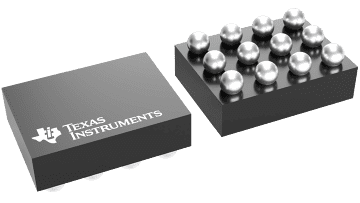

| DSBGA (YFD) | 12 | 2.28326 mm² 1.645 x 1.388 |

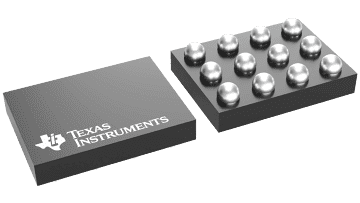

| DSBGA (YFF) | 12 | 2.52000000000000018 mm² 1.4000000000000001 x 1.8 |
