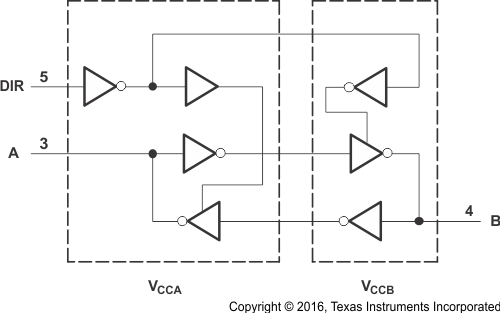

SN74LVC1T45-Q1 器件是一款采用两个独立可配置电源轨的一位同相总线收发器。A 端口旨在跟踪 VCCA。VCCA 可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V和 5V 电压节点间的通用低压双向转换。
SN74LVC1T45-Q1 器件是一款一位同相电平转换器，采用完全可配置的双轨设计，支持每个端口在 1.65V 至 5.5V 的完整电源电压范围内运行。它非常适合需要双向宽转换范围的应用。
SN74LVC1T45-Q1 旨在实现通过 VCCA 对 DIR 输入供电。
该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
VCC 隔离特性可确保如果任何一个 VCC 输入接地，则两个端口都处于高阻抗状态。
| Technology family | LVC |
| Applications | GPIO |
| Bits (#) | 1 |
| High input voltage (min) (V) | 1.08 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.65 |
| Vout (max) (V) | 5.5 |
| Data rate (max) (Mbps) | 300 |
| IOH (max) (mA) | -32 |
| IOL (max) (mA) | 32 |
| Supply current (max) (µA) | 4 |
| Features | Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | Balanced CMOS, Push-Pull |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| SOT-SC70 (DCK) | 6 | 4.2 mm² 2 x 2.1 |
