SN74AVC8T245-Q1 是一款采用两个独立可配置电源轨的 8 位同相总线收发器。 SN74AVC8T245-Q1 在 V CCA 和 V CCB 设置为 1.4V 至 3.6V 时运行效果最佳。该器件可在 V CCA 和 V CCB 低至 1.2V 时正常运行。A 端口旨在跟踪 V CCA。V CCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口旨在跟踪 V CCB。V CCB 可接受 1.2V 到 3.6V 范围内的任意电源电压，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。

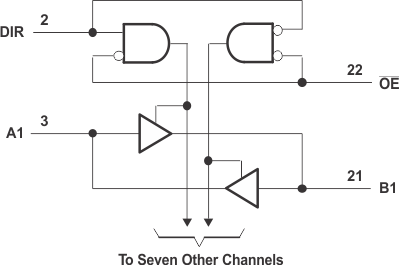

SN74AVC8T245-Q1 设计可实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。可以使用输出使能 ( OE) 输入来禁用输出，这样可有效隔离总线。
在 SN74AVC8T245-Q1 设计中，V CCA 为控制引脚（DIR 和 OE）供电。
该器件规格涵盖使用 I off 的部分断电应用。当器件断电时，I off 电路将会禁用输出。这会抑制电流反流到器件中，从而防止损坏器件。
V CC 隔离特性可确保只要有任何一个 V CC 输入接地 (GND)，两个端口均处于高阻抗状态。
要在上电或断电期间将器件置于高阻抗状态，应通过一个上拉电阻器将 OE 连接至 V CC；该电阻器的最小值由驱动器的电流灌入能力决定。
| Technology family | AVC |
| Applications | RGMII |
| Bits (#) | 8 |
| High input voltage (min) (V) | 0.78 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 320 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 25 |
| Features | Output damping resistors, Output enable, Overvoltage tolerant inputs, Partial power down (Ioff) |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 24 | 49.92 mm² 7.8 x 6.4 |

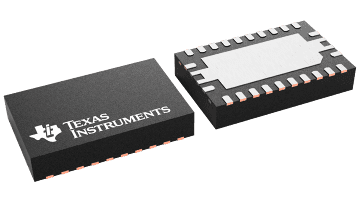

| VQFN (RHL) | 24 | 19.25 mm² 5.5 x 3.5 |
