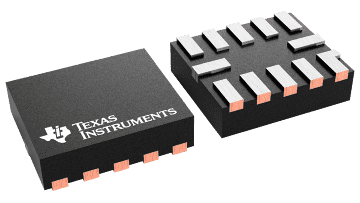

电压电平转换器解决了在同一电路板上同时使用不同电源电压电平所带来的挑战。这个 4 位同相转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 V CCA。VCCA 可接受 1.2V 至 3.6V 范围内的任意电源电压。B 端口设计用于跟踪 V CCB。VCCB 可接受 1.65V 至 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。V CCA 不应超过 V CCB。
当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻态。为确保在上电或掉电期间均处于高阻抗状态，应将 OE 通过下拉电阻器接地；该电阻其的最小值取决于驱动器的拉电流能力。
TXB0104 被设计成由 V CCA 为 OE 输入电路供电。
该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
| Technology family | TXB |
| Applications | I2S, JTAG, SPI, UART |
| Bits (#) | 4 |
| Data rate (max) (Mbps) | 100 |
| High input voltage (min) (V) | 0.78 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | -0.02 |
| IOL (max) (mA) | 0.02 |
| Supply current (max) (µA) | 40 |
| Features | Edge rate accelerator, Integrated pullup resistors, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, CMOS, Push-Pull |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
| UQFN (RUT) | 12 | 3.4 mm² 2 x 1.7 |
| VQFN (RGY) | 14 | 12.25 mm² 3.5 x 3.5 |
