这款 4 位同相总线收发器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA 可接受 1.1V 到 3.6V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB 可接受 1.1V 到 3.6V 范围内的任意电源电压。 SN74AVC4T774 针对 1.4V 至 3.6V 的 VCCA/VCCB 进行了优化。该器件可在低至 1.2V 的 VCCA/VCCB 下运行。这样就可以在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。
SN74AVC4T774 旨在实现数据总线间的异步通信。方向控制 (DIR) 输入和输出使能 (OE) 输入的逻辑电平会激活 B 端口输出或 A 端口输出，或将两个输出端口置于高阻抗模式。当 B 输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平，从而防止过大的 ICC 和 ICCZ。
| Technology family | AVC |
| Applications | JTAG, SPI, UART |
| Bits (#) | 4 |
| High input voltage (min) (V) | 0.78 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 380 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 16 |
| Features | Output enable, Overvoltage tolerant inputs, Partial power down (Ioff) |
| Input type | Standard CMOS |
| Output type | Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| UQFN (RSV) | 16 | 4.68 mm² 2.6 x 1.8 |

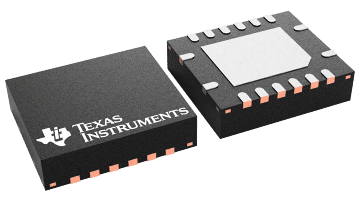

| VQFN (RGY) | 16 | 14 mm² 4 x 3.5 |
