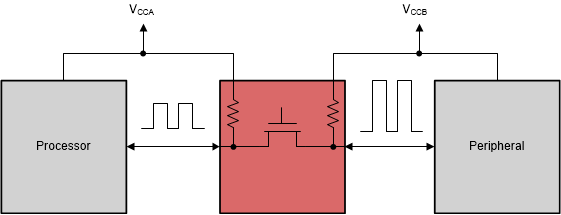

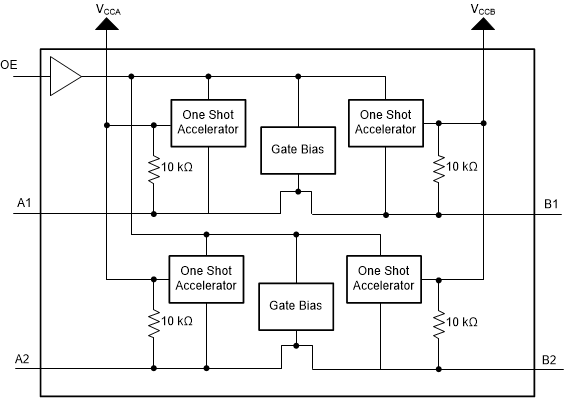

此两位同相转换器是一个双向电压电平转换器，可用来在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，其中 A 端口支持 1.65V 至 3.6V 工作电压范围，同时可跟踪 V CCA 电源，而 B 端口支持 2.3V 至 5.5V 工作电压范围，同时可跟踪 V CCB 电源。因此，该器件能够支持更低及更高的逻辑信号电平，同时能够在 1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行双向转换。
当输出使能端 (OE) 输入为低电平时，所有输入/输出均处于高阻抗状态，从而显著减少了电源静态电流消耗。
为确保在上电或掉电期间均处于高阻抗状态，应将 OE 通过下拉电阻器接地；该电阻其的最小值取决于驱动器的拉电流能力。
| Technology family | TXS |
| Applications | I2C, MDIO |
| Bits (#) | 2 |
| Data rate (max) (Mbps) | 24 |
| High input voltage (min) (V) | 1.45 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.65 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | 0 |
| IOL (max) (mA) | 0 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Transmission Gate |
| Output type | 3-State, Transmission Gate |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| DSBGA (YZP) | 8 | 2.8125 mm² 2.25 x 1.25 |

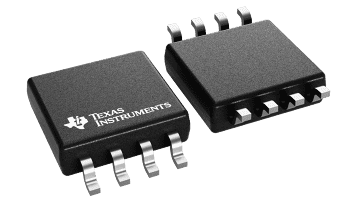

| SSOP (DCT) | 8 | 11.8 mm² 2.95 x 4 |
| VSSOP (DCU) | 8 | 6.2 mm² 2 x 3.1 |

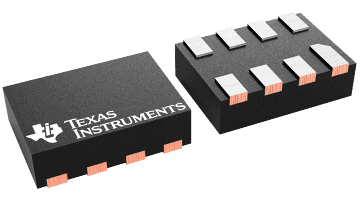

| X2SON (DQE) | 8 | 1.4 mm² 1.4 x 1 |
| X2SON (DQM) | 8 | 2.16 mm² 1.8 x 1.2 |
