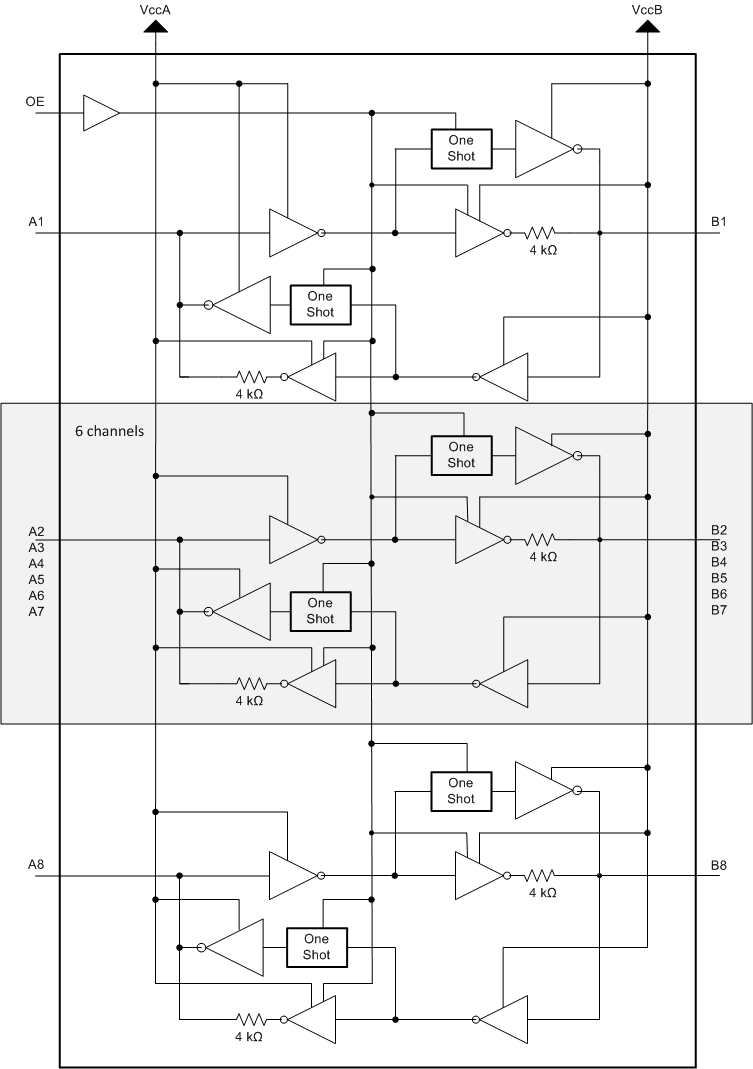

这个 8 位同相转换器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 VCCB。VCCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。VCCA 不应超过 VCCB。
当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻态。
TXB0108 旨在实现通过 VCCA 对 OE 输入电路供电。
该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
为确保在加电或断电期间处于高阻态，应将 OE 通过下拉电阻器接至 GND；该电阻器的最小值取决于驱动器的拉电流能力。
| Technology family | TXB |
| Applications | GPIO |
| Bits (#) | 8 |
| Data rate (max) (Mbps) | 100 |
| High input voltage (min) (V) | 0.78 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | -0.02 |
| IOL (max) (mA) | 0.02 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Integrated pullup resistors, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

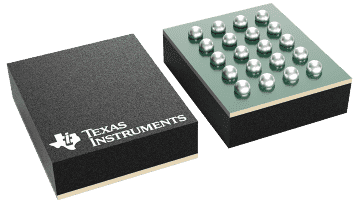

| DSBGA (YZP) | 20 | 6.1875 mm² 2.25 x 2.75 |

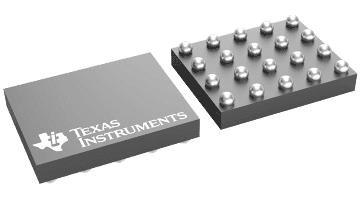

| NFBGA (NME) | 20 | 7.5 mm² 2.5 x 3 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |

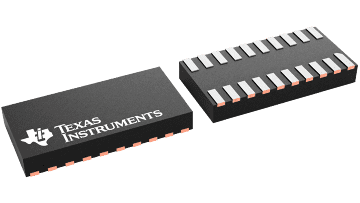

| USON (DQS) | 20 | 8 mm² 4 x 2 |

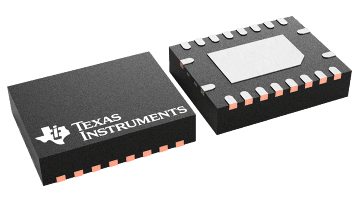

| VQFN (RGY) | 20 | 15.75 mm² 4.5 x 3.5 |
