这个 4 位同相转换器使用两个独立的可配置电源轨。A 端口设计用于跟踪 V CCA。V CCA 支持从 1.65V 到 3.6V 范围内的任意电源电压。V CCA 必须低于或等于 V CCB。B 端口旨在用于跟踪 V CCB。V CCB 支持从 2.3V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行低压双向转换。
当输出使能端 (OE) 输入为低电平时，所有输出都被置于高阻抗状态。
TXS0104E 旨在通过 V CCA 为 OE 输入电路供电。
要在上电或断电期间处于高阻态，请将 OE 通过下拉电阻连接至 GND；该电阻的最小值取决于驱动器的拉电流能力。
| Technology family | TXS |
| Applications | SPIO |
| Bits (#) | 4 |
| Data rate (max) (Mbps) | 24 |
| High input voltage (min) (V) | 1.45 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.65 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | 0 |
| IOL (max) (mA) | 0 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Output enable, Vcc isolation |
| Input type | Transmission Gate |
| Output type | 3-State, Transmission Gate |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

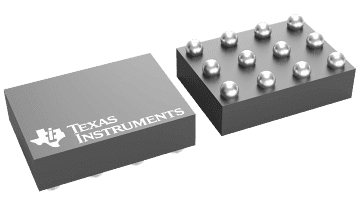

| DSBGA (YZT) | 12 | 3.9375 mm² 2.25 x 1.75 |

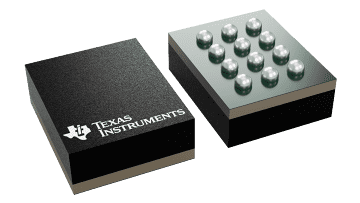

| NFBGA (NMN) | 12 | 5 mm² 2 x 2.5 |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |

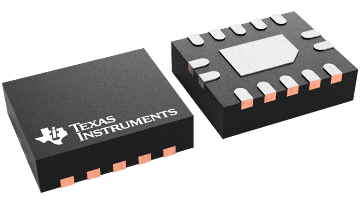

| VQFN (RGY) | 14 | 12.25 mm² 3.5 x 3.5 |
| WQFN (BQA) | 14 | 7.5 mm² 3 x 2.5 |
