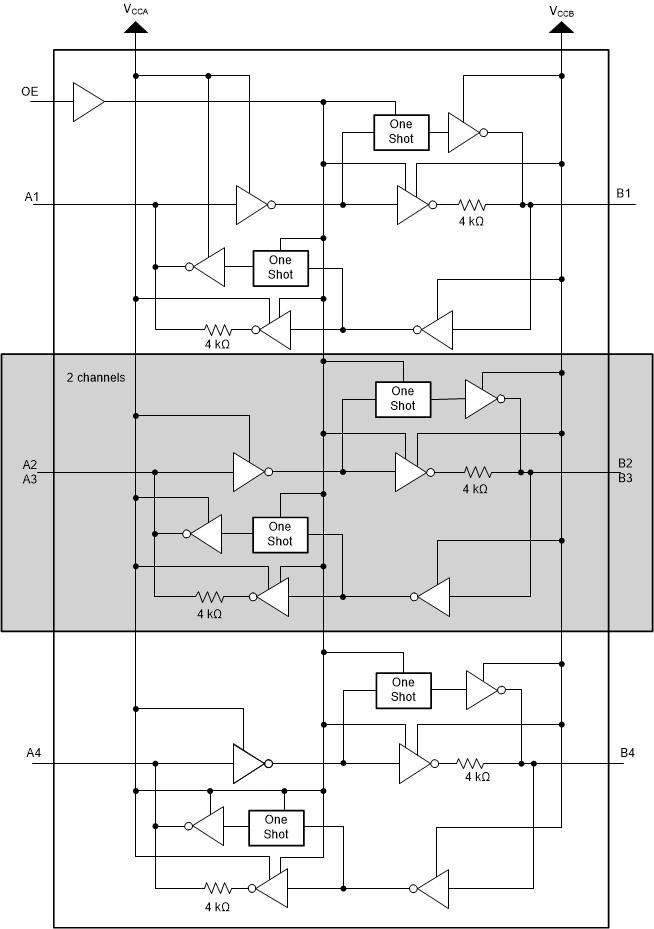

TXB0104 是一款采用两个独立可配置电源轨的 4 位同相转换器。A 端口设计用于跟踪 VCCA。VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口设计用于跟踪 VCCB。VCCB 支持从 1.65V 到 5.5V 范围内的任意电源电压。这使得该器件可在 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 电压节点之间任意进行通用低压双向转换。VCCA 不可超过 VCCB。
当输出使能端 (OE) 输入为低电平时，所有输出均处于高阻抗状态。为确保在上电或掉电期间均处于高阻抗状态，必须将 OE 通过下拉电阻接地。驱动器的拉电流能力决定该电阻的最小值。
TXB0104 器件被设计成 OE 输入电路由 VCCA 供电。
该器件完全适合使用 IOFF 的局部断电应用。IOFF 电路可禁用输出，以防在器件掉电时电流回流损坏器件。
| Technology family | TXB |
| Applications | I2S, JTAG, SPI, UART |
| Bits (#) | 4 |
| Data rate (max) (Mbps) | 100 |
| High input voltage (min) (V) | 0.78 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 5.5 |
| IOH (max) (mA) | -0.02 |
| IOL (max) (mA) | 0.02 |
| Supply current (max) (µA) | 10 |
| Features | Edge rate accelerator, Integrated pullup resistors, Output enable, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | 3-State, CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

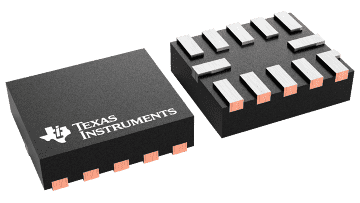

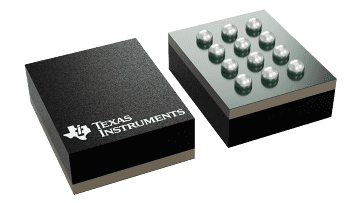

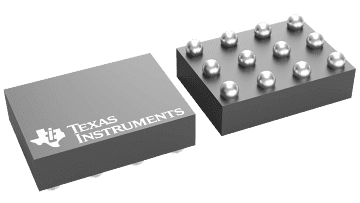

| DSBGA (YZT) | 12 | 3.9375 mm² 2.25 x 1.75 |
| NFBGA (NMN) | 12 | 5 mm² 2 x 2.5 |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
| UQFN (RUT) | 12 | 3.4 mm² 2 x 1.7 |
| VQFN (RGY) | 14 | 12.25 mm² 3.5 x 3.5 |
