SN74LVC1G32-Q1

SN74LVC1G32-Q1

正在供货

汽车类、单通道、双输入、1.65V 至 5.5V、32mA 驱动强度或门

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

按照设计,此单路双输入正与门可在 1.65V 至 5.5V VCC 下运行。

SN74LVC1G32-Q1 器件以正逻辑执行布尔函数。

CMOS 器件具有高输出驱动,同时在宽 VCC 工作范围内保持低静态功率耗散。

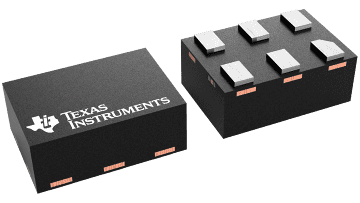

SN74LVC1G32-Q1 器件采用多种封装,包括外形尺寸为 1.45mm × 1.00mm 的小型 DRY 封装。

  • 采用具有 0.5mm 间距的小型 1.45mm2
    封装 (DRY)
  • 支持 5V VCC 运行
  • 输入接收高达 5.5V 的电压
  • 支持下行转换到 VCC
  • 电压为 3.3V 时,tpd 最大值为 3.6ns
  • 低功耗,10µA 最大 ICC
  • 电压为 3.3V 时,输出驱动为 ±24mA
  • Ioff 支持带电插入、局部关断模式和后驱动保护
  • 闩锁性能超过 100mA,符合
    JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V 人体放电模型 (A114-A)
    • 200V 机器模型 (A115-A)
    • 1000V 充电器件模型 (C101)
Technology familyLVC
Supply voltage (min) (V)1.65
Supply voltage (max) (V)5.5
Number of channels1
Inputs per channel2
IOL (max) (mA)32
IOH (max) (mA)-32
Input typeStandard CMOS
Output typePush-Pull
FeaturesOver-voltage tolerant inputs, Partial power down (Ioff), Very high speed (tpd 5-10ns)
Data rate (max) (Mbps)100
RatingAutomotive
Operating temperature range (°C)-40 to 125
SOT-23 (DBV)58.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)54.2 mm² 2 x 2.1
USON (DRY)61.45 mm² 1.45 x 1
