SN74LVCH8T245 是一款采用两个独立可配置电源轨的 8 位同相总线收发器。A 端口设计用于跟踪 VCCA,该端口可接受 1.65V 至 5.5V 范围内的任何电源电压。B 端口设计用于跟踪 VCCB,该端口也可接受 1.65V 至 5.5V 范围内的任何电源电压。这样可实现在 1.8V、2.5V、3.3V 和 5.5V 电压节点之间进行通用低压双向转换。

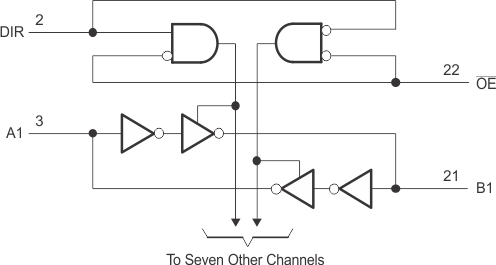

SN74LVCH8T245 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入和输出使能 (OE) 输入的逻辑电平会激活 B 端口输出或 A 端口输出,或者将两个输出端口都置于高阻抗状态。当 B 端口输出被激活时,此器件将数据从 A 总线发送到 B 总线,而当 A 端口输出被激活时,此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路始终处于运行状态。
有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出,从而可防止破坏性电流从该器件回流。VCC 隔离特性可确保 VCCA 或 VCCB 接地时,输出都处于高阻抗状态。为了确保加电或断电期间呈高阻态,OE 应通过一个上拉电阻器被连接至 VCCA;该电阻器的最小值由驱动器的电流吸入能力来决定。
SN74LVCH8T245 旨在使控制引脚(DIR 和 OE)以 VCCA 为基准。
| Technology family | LVC |
| Bits (#) | 8 |
| High input voltage (min) (V) | 1.08 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.65 |
| Vout (max) (V) | 5.5 |
| Data rate (max) (Mbps) | 200 |
| IOH (max) (mA) | -32 |
| IOL (max) (mA) | 32 |
| Supply current (max) (µA) | 25 |
| Features | Bus-hold, Output enable, Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Bidirectional, CMOS, Overvoltage Tolerant |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

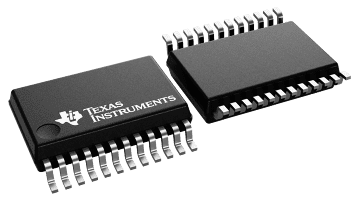

| SSOP (DB) | 24 | 63.96 mm² 8.2 x 7.8 |

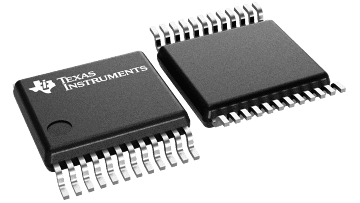

| TSSOP (PW) | 24 | 49.92 mm² 7.8 x 6.4 |
| TVSOP (DGV) | 24 | 32 mm² 5 x 6.4 |
| VQFN (RHL) | 24 | 19.25 mm² 5.5 x 3.5 |
