这款 24 位同相总线收发器使用两个独立的可配置电源轨。SN74AVCH24T245 经过优化，可在 VCCA/VCCB 设置为 1.4V 至 3.6V 的范围内正常运行。该器件可在 VCCA/VCCB 低至 1.2V 时正常运行。A 端口旨在跟踪 VCCA。VCCA 支持从 1.2V 到 3.6V 范围内的任一电源电压。B 端口旨在跟踪 VCCB。VCCB 可接受 1.2V 到 3.6V 范围内的任意电源电压，因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换。
SN74AVCH24T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用输出，这样可有效隔离总线。

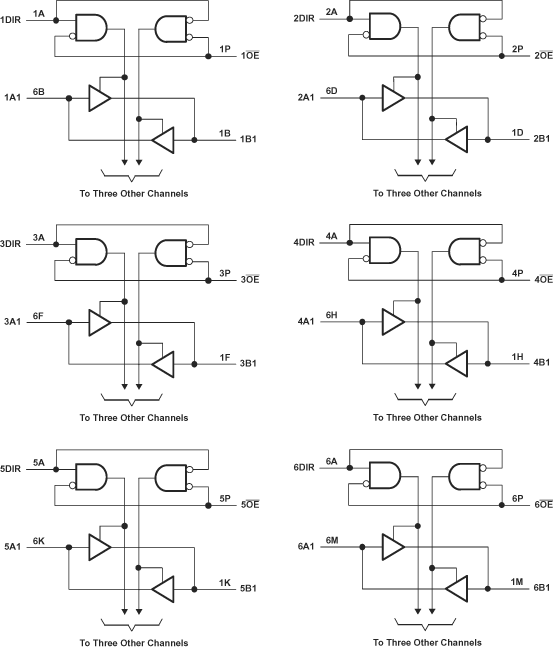

SN74AVCH24T245 设计为控制引脚（1DIR、2DIR、3DIR、4DIR、5DIR、6DIR、1 OE、2 OE、3 OE、4 OE、5 OE 和 6 OE）由 VCCA 供电。
该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
VCC隔离特性可确保 VCC中的任何一个是否接地，然后两个端口都处于高阻态。
有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。
为了确保加电或断电期间呈高阻态，OE 应通过一个上拉电阻器被连接至 VCCA；该电阻器的最小值由驱动器的电流吸入能力来决定。
| Technology family | AVC |
| Bits (#) | 24 |
| High input voltage (min) (V) | 0.8 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 380 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 75 |
| Features | Bus-hold, Overvoltage tolerant inputs, Partial power down (Ioff) |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

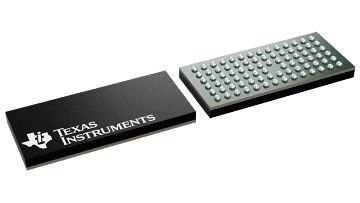

| NFBGA (NMU) | 83 | 45 mm² 10 x 4.5 |
