SN74LVC1G08-Q1

SN74LVC1G08-Q1

正在供货

汽车类、单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

按照设计,此单路双输入正与门可在 1.65V 至 5.5V VCC 电压下运行。

SN74LVC1G08-Q1 器件以正逻辑执行布尔函数或 。

该器件完全 适用于 使用 Ioff 的局部断电应用。Ioff 电路会禁用输出,从而在器件断电时防止电流回流损坏器件。

CMOS 器件具有高输出驱动,同时在宽 VCC 工作范围内保持低静态功率耗散。

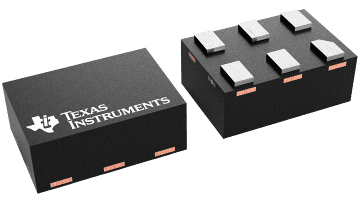

SN74LVC1G08 采用多种封装,包括封装尺寸为 1.45mm × 1.00mm 的小型 DRY 封装。

  • 符合面向汽车应用的 AEC-Q100 标准:
    • 器件温度等级 1:–40°C 至 +125°C,TA
  • 支持 5V VCC 运行
  • 过压容差输入最高可达 5.5V
  • 支持向下转换到 VCC
  • 低功耗,ICC 最大值为 10µA
  • 电压为 3.3V 时,输出驱动为 ±24mA
  • Ioff 支持带电插入、局部断电模式和后驱动保护
  • 闩锁性能超过 100mA,
    符合 JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V 人体放电模型 (A114-A)
    • 200V 机器模型 (A115-A)
    • 1000V 充电器件模型 (C101)
Technology familyLVC
Supply voltage (min) (V)1.65
Supply voltage (max) (V)5.5
Number of channels1
Inputs per channel2
IOL (max) (mA)32
IOH (max) (mA)-32
Input typeStandard CMOS
Output typePush-Pull
FeaturesOver-voltage tolerant inputs, Partial power down (Ioff), Ultra high speed (tpd <5ns)
Data rate (max) (Mbps)100
RatingAutomotive
Operating temperature range (°C)-40 to 125
SOT-23 (DBV)58.12 mm² 2.9 x 2.8
SOT-SC70 (DCK)54.2 mm² 2 x 2.1
USON (DRY)61.45 mm² 1.45 x 1
