SN74AVCH8T245 是一款采用两个独立可配置电源轨的 8 位同相总线收发器。A 端口设计用于跟踪 V CCA,该端口可接受 1.2V 至 3.6V 范围内的任何电源电压。B 端口设计用于跟踪 V CCB,该端口也可接受 1.2V 至 3.6V 范围内的任何电源电压。这样可实现在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间进行通用低压双向转换。

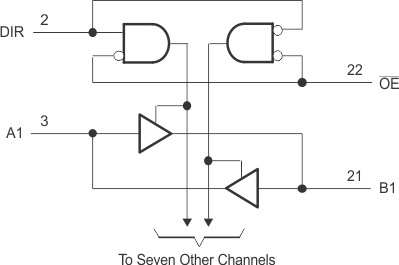

SN74AVCH8T245 旨在实现数据总线间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平,此器件将数据从 A 总线发送至 B 总线,或者将数据从 B 总线发送至 A 总线。输出使能 ( OE) 可被用来禁用输出,这样可有效隔离总线。
SN74AVCH8T245 控制引脚(DIR 和 OE)的设计以 V CCA 为基准。
有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻。
该器件完全符合使用 I off 的部分断电应用的规范要求。I off 电路禁用输出,从而可防止破坏性电流从该器件回流。
V CC 隔离特性可确保 V CCA 或 V CCB 接地 (GND) 时,输出都处于高阻抗状态。上电侧的总线保持电路始终保持有效状态。
此 SN74AVCH8T245 解决方案与单电源系统兼容,并且后续可以替换为具备 245 的功能,只需较小程度的印刷电路板重新设计。
要在上电或断电期间将器件置于高阻抗状态,必须通过一个上拉电阻器将 OE 连接至 V CCA;该电阻器的最小值由驱动器的电流灌入能力决定。
| Technology family | AVC |
| Bits (#) | 8 |
| High input voltage (min) (V) | 1.2 |
| High input voltage (max) (V) | 3.6 |
| Vout (min) (V) | 1.2 |
| Vout (max) (V) | 3.6 |
| Data rate (max) (Mbps) | 380 |
| IOH (max) (mA) | -12 |
| IOL (max) (mA) | 12 |
| Supply current (max) (µA) | 16 |
| Features | Bus-hold, Overvoltage tolerant inputs, Partial power down (Ioff) |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

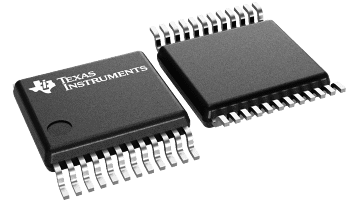

| TSSOP (PW) | 24 | 49.92 mm² 7.8 x 6.4 |
| TVSOP (DGV) | 24 | 32 mm² 5 x 6.4 |
| VQFN (RHL) | 24 | 19.25 mm² 5.5 x 3.5 |
