这款 2 位同相总线收发器使用两个独立的可配置电源轨。A 端口旨在跟踪 VCCA。VCCA可接受从 1.65V 到 5.5V 范围内的任意电源电压。B 端口旨在跟踪 VCCB。VCCB可接受从 1.65 至 5.5V 间的任一电源电压值。这可实现 1.8V，2.5V，3.3V和 5V 电压节点间的通用低压双向转换。

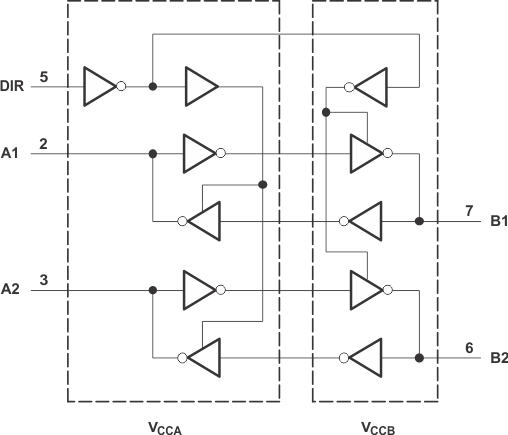

SN74LVC2T45 旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入的逻辑电平将会激活 B 端口或 A 端口输出。当 B 端口输出被激活时，此器件将数据从 A 总线发送到 B 总线，而当 A 端口输出被激活时，此器件将数据从 B 总线发送到 A 总线。A 端口和 B 端口上的输入电路一直处于激活状态，并且必须施加一个逻辑高或低电平，从而防止过大的 ICC 和 ICCZ。
SN74LVC2T45 设计为由 VCCA 为 DIR 输入电路供电。该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。
VCC 隔离特性可确保只要有任何一个 VCC 输入接地 (GND)，则两个端口均处于高阻抗状态。
| Technology family | LVC |
| Applications | GPIO, I2S |
| Bits (#) | 2 |
| High input voltage (min) (V) | 1.08 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 1.65 |
| Vout (max) (V) | 5.5 |
| Data rate (max) (Mbps) | 420 |
| IOH (max) (mA) | -32 |
| IOL (max) (mA) | 32 |
| Supply current (max) (µA) | 4 |
| Features | Overvoltage tolerant inputs, Partial power down (Ioff), Vcc isolation |
| Input type | Standard CMOS |
| Output type | Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

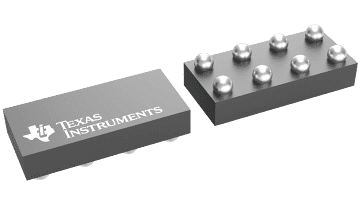

| DSBGA (YZP) | 8 | 2.8125 mm² 2.25 x 1.25 |

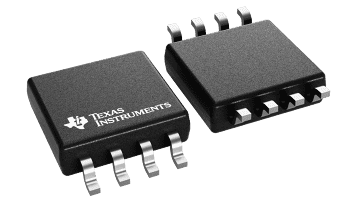

| SSOP (DCT) | 8 | 11.8 mm² 2.95 x 4 |
| VSSOP (DCU) | 8 | 6.2 mm² 2 x 3.1 |
