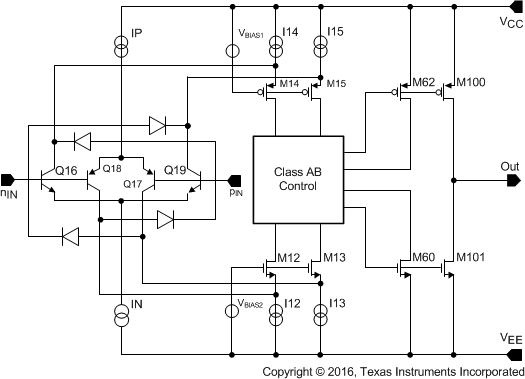

LMV61x 器件是单路、双路和四路低电压、低功耗运算放大器。此器件专为低电压、通用 应用而设计的集成栅极驱动器其他重要的产品特性包括轨至轨输入/输出、1.8V 的低电源电压以及宽温度范围。LMV61x 输入共模在电源基础上向外扩展了
200mV,无负载时提供轨至轨输出摆幅,而在由 1.8V 电源供电且负载为 2kΩ 时提供 30mV 以内的输出电压。当消耗的静态电流为 100µA(典型值)时,LMV61x 可实现 1.4MHz 的增益带宽积。
−40°C 至 125°C 的工业增强型温度范围使得 LMV61x 能够适应各种扩展环境 设计的集成栅极驱动器
LMV611 采用微型 5 引脚 SC70 封装,LMV612 采用节省空间的 8 引脚 VSSOP 和 SOIC 封装,而 LMV614 采用 14 引脚 TSSOP 和 SOIC 封装。对于需要最小 PCB 尺寸的 应用来说, 这些小型封装放大器是理想的解决方案。在 PCB 要求方面需要受到空间限制的应用 包括便携式和电池供电类电子产品。
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 1.8 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 1.5 |
| Slew rate (typ) (V/µs) | 0.42 |
| Vos (offset voltage at 25°C) (max) (mV) | 5.5 |
| Iq per channel (typ) (mA) | 0.116 |
| Vn at 1 kHz (typ) (nV√Hz) | 50 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Offset drift (typ) (µV/°C) | 5.5 |
| Input bias current (max) (pA) | 35000 |
| CMRR (typ) (dB) | 86 |
| Iout (typ) (A) | 0.065 |
| Architecture | Bipolar |
| Input common mode headroom (to negative supply) (typ) (V) | -0.3 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.35 |
| Output swing headroom (to negative supply) (typ) (V) | 0.037 |
| Output swing headroom (to positive supply) (typ) (V) | -0.033 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
