AMC1100 是一款高精度隔离放大器，通过具有高磁场抗扰度的二氧化硅 (SiO2) 隔栅隔离输出与输入电路。根据 DIN VDE V 0884-11: 2017-01 和 UL1577 标准，该隔离栅经认证可提供高达 4250VPEAK 的电隔离。当与隔离电源配合使用时，此器件可防止高共模电压线路上的噪声电流流入本地接地并干扰或损坏敏感电路。
AMC1100 输入进行了优化，可以直接连接到分流电阻器或其他低电压电平信号源。凭借该器件的出色性能，可在电能计量应用中实现精确的电流和电压 测量。输出信号共模电压被自动调节至 3V 或者 5V 低侧电源。

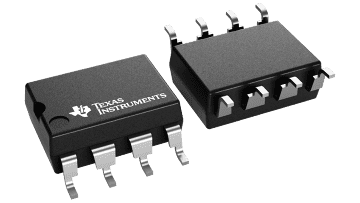

AMC1100 在扩展工业温度范围（–40°C 至 +105°C）内完全额定运行，并且采用 SMD 型宽体小外形集成电路 (SOIC)-8 (DWV) 封装以及 gullwing-8 (DUB) 封装。
| Device type | Current sensing |
| Peak-to-peak input voltage range (V) | 0.25 |
| Isolation rating | Basic |
| Withstand isolation voltage (VISO) (Vrms) | 3000 |
| Working isolation voltage (VIOWM) (Vrms) | 800 |
| Transient isolation voltage (VIOTM) (VPK) | 4250 |
| CMTI (min) (kV/µs) | 2.5 |
| Creepage (min) (mm) | 8.5 |
| Clearance (min) (mm) | 8.5 |
| Input offset (±) (max) (V) | 0.0015 |
| Input offset drift (±) (typ) (V/°C) | 0.0000015 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 105 |
| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
| SOP (DUB) | 8 | 98.8 mm² 9.5 x 10.4 |
