SNx4HC595 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入/并行输出移位寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 输入以及用于级联结构的串行 (SER) 输入和串行输出。当输出使能端 (OE) 输入为高电平时，输出处于高阻抗状态。
| Configuration | Serial-in, Parallel-out |
| Bits (#) | 8 |
| Technology family | HC |
| Supply voltage (min) (V) | 2 |
| Supply voltage (max) (V) | 6 |
| Input type | Standard CMOS |
| Output type | 3-State |
| Clock frequency (MHz) | 24 |
| IOL (max) (mA) | 7.8 |
| IOH (max) (mA) | -7.8 |
| Supply current (max) (µA) | 160 |
| Features | Balanced outputs, High speed (tpd 10-50ns), Output register, Positive input clamp diode |
| Operating temperature range (°C) | -55 to 125 |
| Rating | Space |
| CDIP (J) | 16 | 135.3552 mm² 19.56 x 6.92 |

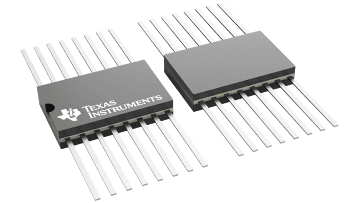

| CFP (W) | 16 | 69.319 mm² 10.3 x 6.73 |
