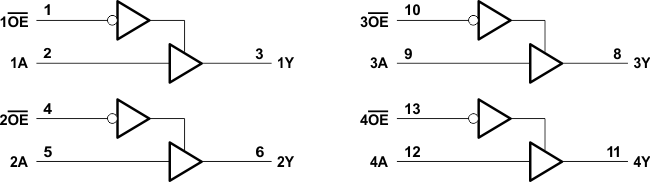

SN74AHCT125-Q1 器件是四路总线缓冲门，采用具有三态输出的独立线路驱动器。当每个输出的相关输出使能 ( OE) 输入为高电平时，输出被禁用。当 OE 为低电平时，相应的逻辑门会将来自 A 输入的数据传递到 Y 输出。
为了确保加电或断电期间的高阻抗状态， OE应通过一个上拉电阻器被连接至 V CC；该电阻器的最小值由驱动器的电流吸收能力来决定。
| Technology family | AHCT |
| Supply voltage (min) (V) | 4.5 |
| Supply voltage (max) (V) | 5.5 |
| Number of channels | 4 |
| IOL (max) (mA) | 8 |
| Supply current (max) (µA) | 20 |
| IOH (max) (mA) | -8 |
| Input type | TTL-Compatible CMOS |
| Output type | 3-State |
| Features | Balanced outputs, Over-voltage tolerant inputs, Very high speed (tpd 5-10ns) |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |

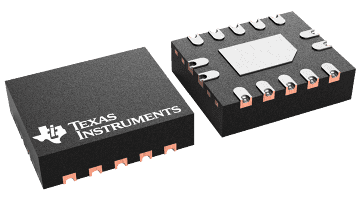

| WQFN (BQA) | 14 | 7.5 mm² 3 x 2.5 |
