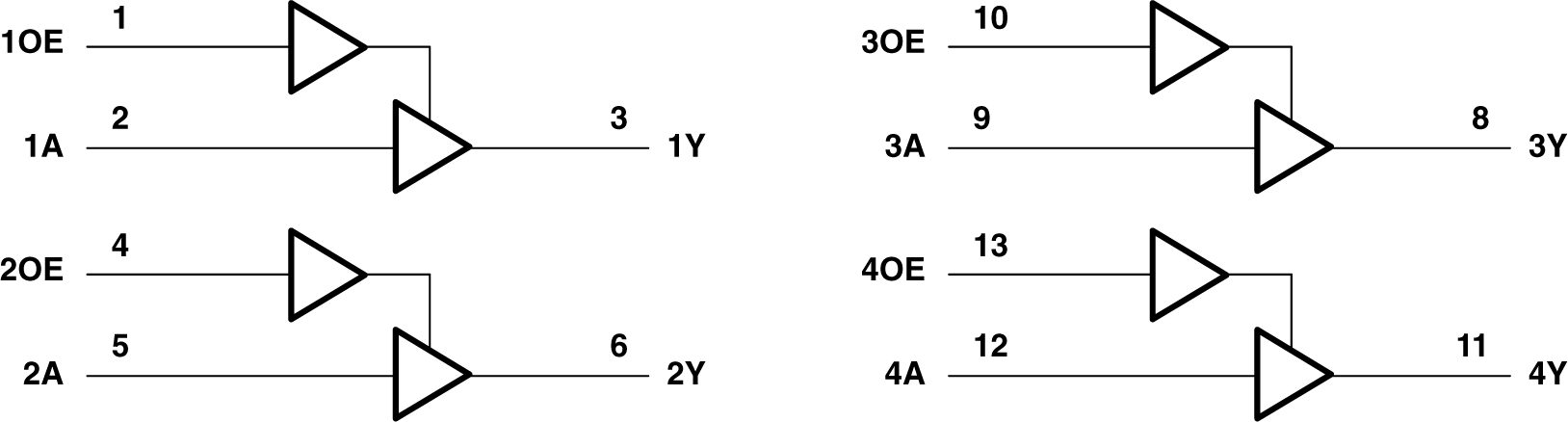

SN74AHCT126-Q1 器件是一款四路总线缓冲门，具有提供三态输出的独立线路驱动器。当每个输出的相关输出使能 (OE) 输入为低电平时，输出被禁用。当 OE 为高电平时，相应的逻辑门会将来自 A 输入的数据传递到 Y 输出。
为确保在上电或掉电期间均处于高阻抗状态，应将 OE 通过下拉电阻器接地；该电阻其的最小值取决于驱动器的拉电流能力。
符合面向汽车应用的 AEC-Q100 标准：
器件温度等级 1：-40°C 至 +125°C
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B

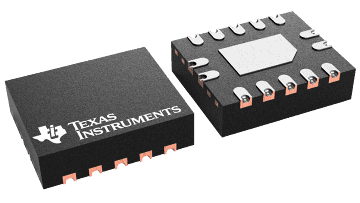

采用具有可湿性侧面的 QFN (WBQA) 封装
工作电压范围为 4.5 V 至 5.5V
5 V 下的输出驱动为 ±8mA
输入兼容 TTL 电压
闩锁性能超过 250mA，符合 JESD 17 规范
| Technology family | AHCT |
| Supply voltage (min) (V) | 4.5 |
| Supply voltage (max) (V) | 5.5 |
| Number of channels | 4 |
| IOL (max) (mA) | 8 |
| Supply current (max) (µA) | 20 |
| IOH (max) (mA) | -8 |
| Input type | TTL-Compatible CMOS |
| Output type | 3-State |
| Features | Balanced outputs, Over-voltage tolerant inputs, Very high speed (tpd 5-10ns) |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 14 | 51.9 mm² 8.65 x 6 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
| WQFN (BQA) | 14 | 7.5 mm² 3 x 2.5 |
