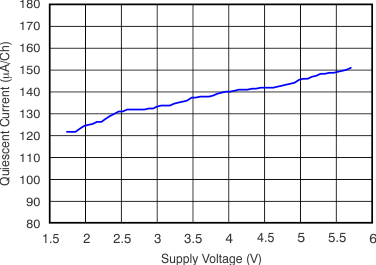

OPA314 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用互补金属氧化物半导体 (CMOS) 放大器的典型代表。该器件系列将轨到轨输入和输出摆幅、低静态电流（5 VS 时的典型值为 150µA）与 3MHz 高带宽和极低噪声（1kHz 时为 14nV/√Hz）相结合，广泛应用于 要求在成本和性能间达到良好平衡的 电池供电应用。低输入偏置电流支持 源阻抗高达兆欧级的 应用。
OPA314 器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RF/EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。
此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 125°C 的完全扩展温度范围内额定运行。
OPA314（单通道）采用 SC70-5 和小外形尺寸晶体管 (SOT)23-5 封装。OPA2314（双通道）采用小外形尺寸 (SO)-8，微型小外形尺寸 (MSOP)-8 和四方扁平无引线 (DFN)-8 封装。四通道 OPA4314 采用薄型小外形尺寸 (TSSOP)-14 封装。
All trademarks are the property of their respective owners.
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 1.8 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 3 |
| Slew rate (typ) (V/µs) | 1.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 2.5 |
| Iq per channel (typ) (mA) | 0.15 |
| Vn at 1 kHz (typ) (nV√Hz) | 14 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Offset drift (typ) (µV/°C) | 1 |
| Features | EMI Hardened |
| Input bias current (max) (pA) | 10 |
| CMRR (typ) (dB) | 80 |
| Iout (typ) (A) | 0.02 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.2 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.2 |
| Output swing headroom (to negative supply) (typ) (V) | 0.005 |
| Output swing headroom (to positive supply) (typ) (V) | -0.005 |
| SOT-23 (DBV) | 5 | 8.12 mm² 2.9 x 2.8 |
| SOT-SC70 (DCK) | 5 | 4.2 mm² 2 x 2.1 |
