SN74LVC2G32

正在供货

产品详情

这个双路上输入正或门被设计用于 1.65V 至 5.5V 集流器电源电压运行。

SN74LVC2G32-Q1 在正逻辑中执行布尔函数。

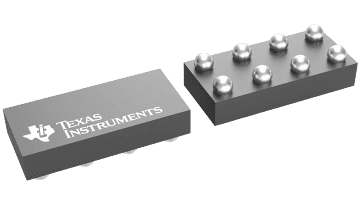

NanoFree 封装技术是IC 封装概念的一项重大突破，它将硅晶片用作封装。

该器件完全符合使用关闭状态电流的部分断电应用的规范要求。关闭状态电流电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。

符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件充电器件模型 (CDM) ESD 分类等级 C3B
输入接受的电压达到 5.5V
3.3V 时，最大传播（延迟）时间为 3.8ns
低功耗，最大电源电流 10μA
3.3V 时，输出驱动 ±24mA
在V_CC=3.3 V，T_A=25°C 时，典型电压输出低峰值（输出地弹反射）
<0.8V
在 V_CC=3.3V，T_A=25°C 时，典型电压输出高谷值 (V_OH下冲)
>2V
I_关闭状态电流支持部分断电模式运行

Technology family	LVC
Supply voltage (min) (V)	1.65
Supply voltage (max) (V)	5.5
Number of channels	2
Inputs per channel	2
IOL (max) (mA)	32
IOH (max) (mA)	-32
Input type	Standard CMOS
Output type	Push-Pull
Features	Over-voltage tolerant inputs, Partial power down (Ioff), Ultra high speed (tpd <5ns)
Data rate (max) (Mbps)	100
Rating	Catalog
Operating temperature range (°C)	-40 to 125
