SN74LVC1G86

SN74LVC1G86

正在供货

单路 2 输入、1.65V 至 5.5V XOR(异或)门

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

SN74LVC1G86 器件以正逻辑执行布尔函数 Y = AB + AB。该单路 2 输入异或门适用于 1.65V 至 5.5V VCC 运行环境。

如果一个输入为低电平,另一个输入则可在输出时重新生成真实形态。如果一个输入为高电平,另一个输入的信号则可在输出时重新生成反向信号。该器件功耗低,3.3V 和 15pF 电容性负载条件下 tpd 最大值为 4ns。最大输出驱动为 ±32mA/4.5V 和 ±24mA/3.3V。

该器件完全 适用于 使用 Ioff 的局部掉电应用。Ioff 电路可禁用输出,以防在器件断电时电流回流对器件造成损坏。

  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
    • 2000V 人体放电模型 (A114-A)
    • 1000V 组件充电模式 (C101)
  • 适用于 –40°C 至 +125°C
  • 支持 5V VCC 运行
  • 输入为高达 5.5V 过压容差
  • 支持下行转换到 VCC
  • 3.3V 和 15pF 负载条件下 tpd 最大值为 4ns
  • 低功耗,85°C 条件下 ICC 最大值为 10µA
  • 电压为 3.3V 时,输出驱动为 ±24mA
  • Ioff 支持部分断电模式和后驱动保护
  • 采用德州仪器 (TI) 的
    NanoFree™封装
  • 锁断性能超过 100mA,符合 JESD 78 II 类规范的要求
Technology familyLVC
Supply voltage (min) (V)1.65
Supply voltage (max) (V)5.5
Number of channels1
Inputs per channel2
IOL (max) (mA)32
Input typeStandard CMOS
IOH (max) (mA)-32
Output typePush-Pull
FeaturesOver-voltage tolerant Inputs, Partial power down (Ioff), Ultra high speed (tpd <5ns)
Data rate (max) (Mbps)100
RatingCatalog
Operating temperature range (°C)-40 to 125

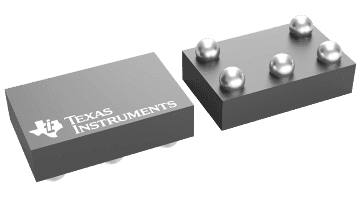

DSBGA (YZP)52.1875 mm² 1.75 x 1.25

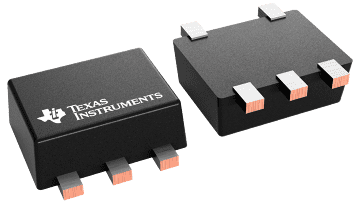

SOT-23 (DBV)58.12 mm² 2.9 x 2.8
SOT-5X3 (DRL)52.56 mm² 1.6 x 1.6
SOT-SC70 (DCK)54.2 mm² 2 x 2.1
