SN74LVC1G79

SN74LVC1G79

正在供货

单路上升沿触发 D 型触发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

SN74LVC1G79 器件是一种的单路正缘触发 D 型触发器,专门为 1.65V 到 5.5V VCC 操作而设计。

当数据输入 (D) 处的数据满足设置时间要求时,将该数据传输到时钟脉冲正向缘上的 Q 输出。时钟触发出现在一个特定电压电平上,并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后,可以更改 D 输入处的数据而不影响输出处的电平。

NanoFree™封装技术是 IC 封装概念的一项重大突破,它将硅晶片用作封装。

该器件完全 适用于 使用 Ioff 的局部掉电应用。当器件断电时,Ioff 电路将会禁用输出。这会抑制电流反流到器件中,从而防止损坏器件。

  • 采用德州仪器 (TI) 的
    NanoFree™封装
  • 锁断性能超过 100mA,符合 JESD 78 II 类规范的要求
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求
    • 2000V 人体放电模型 (A114-A)
    • 200V 机器放电模式 (A115-A)
    • 1000V 组件充电模式 (C101)
  • 支持 5V VCC 运行
  • 输入接受的电压达到高达 5.5V
  • 支持向下转换到 VCC
  • 3.3V 和 50pF 负载下最大 tpd 为 6ns
  • 低功耗,10µA 最大 ICC
  • 电压为 3.3V 时,输出驱动为 ±24mA
  • Ioff 支持部分断电模式和后驱动保护
Number of channels1
Technology familyLVC
Supply voltage (min) (V)1.65
Supply voltage (max) (V)5.5
Input typeStandard CMOS
Output typePush-Pull
Clock frequency (max) (MHz)150
IOL (max) (mA)32
IOH (max) (mA)-32
Supply current (max) (µA)10
FeaturesBalanced outputs
Operating temperature range (°C)-40 to 125
RatingCatalog

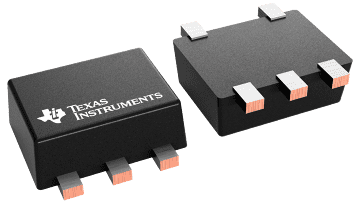

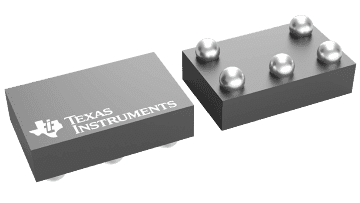

DSBGA (YZP)52.1875 mm² 1.75 x 1.25
SOT-23 (DBV)58.12 mm² 2.9 x 2.8
SOT-5X3 (DRL)52.56 mm² 1.6 x 1.6
SOT-SC70 (DCK)54.2 mm² 2 x 2.1
