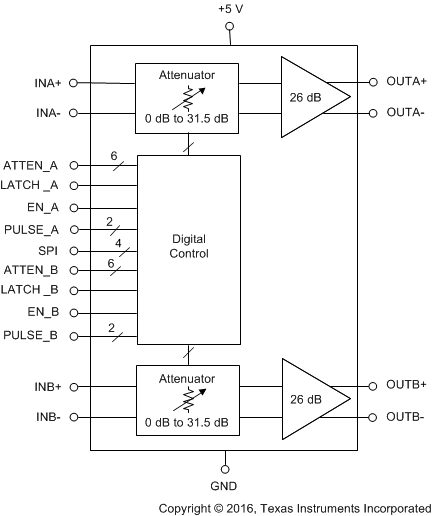

LMH6521 包含两个高性能数控可变增益放大器 (DVGA)。
LMH6521 的两个通道均具有独立的数控衰减器，后跟高线性度差动输出放大器。每个块都经过优化，可实现低失真和最大的系统设计灵活性。每个通道都具有高速关断模式。
内部数控衰减器可在 31.5dB 范围内提供精确的 0.5dB 增益步长。该器件提供了串行和并行编程选项。串行模式编程使用 SPI 接口。它还提供脉冲模式，其中简单的上升或下降命令可以一次将增益改变一个步长。
输出放大器有差动输出，允许单个 5V 电源上有 10VPPD 信号摆动。低阻抗输出在驱动滤波器或模数转换器时可提供最大的灵活性。
| 2nd harmonic (dBc) | 84 |
| 3rd harmonic (dBc) | 83 |
| Frequency of harmonic distortion measurement (MHz) | 200 |
| Acl, min spec gain (V/V) | 0.53 |
| Architecture | Fully Differential ADC Driver, VGA |
| BW at Acl (MHz) | 1400 |
| Gain (max) (dB) | 26 |
| Gain (min) (dB) | -5.5 |
| Step size (dB) | 0.5 |
| Type | RF VGA |
| Iq per channel (typ) (mA) | 113 |
| Number of channels | 2 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.25 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.75 |
| Vs (min) (V) | 4.75 |
| Vs (max) (V) | 5.25 |
| WQFN (RTV) | 32 | 25 mm² 5 x 5 |
