CD4027B-MIL

CD4027B-MIL

正在供货

CMOS 双通道 J-K 主/从触发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

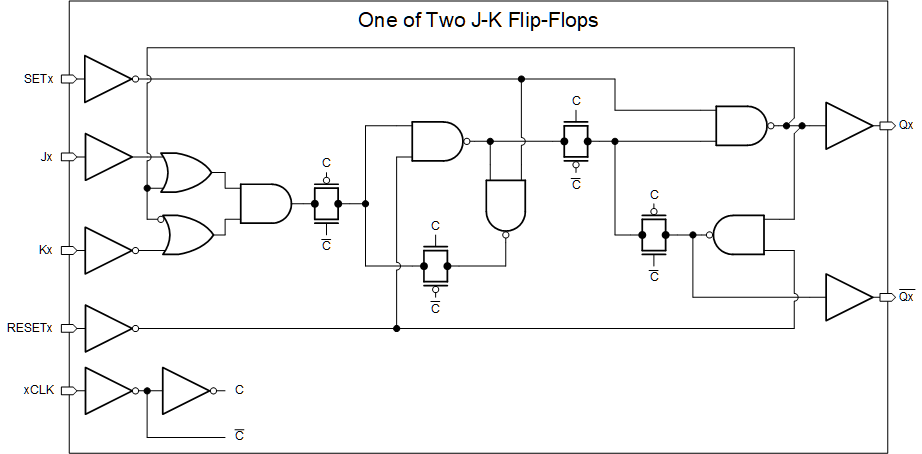

CD4027B 是一款包含两个相同互补对称 J-K 触发器的单片芯片集成电路。每个触发器都提供了单独的 J、K、置位、复位和时钟输入信号,以及缓冲 Q 和 Q 输出信号。借助此输入/输出,可实现与 RCA-CD4013B 双路 D 型触发器的兼容操作。

CD4027B 适用于执行控制、寄存器和切换功能。J 和 K 输入端的逻辑电平以及内部自操纵控制每个触发器的状态;触发器状态的变化与时钟脉冲的正向转换同步。置位和复位功能独立于时钟,并在置位或复位输入端出现高电平信号时启动。

CD4027B 型采用 16 引脚气密性双列直插式陶瓷封装(后缀为 F3A)、16 引脚双列直插式塑料封装(后缀为 E)、16 引脚小外形封装(后缀为 M、M96、MT 和 NSR)和 16 引脚薄型紧缩小外形封装(后缀为 PW 和 PWR)。

  • 置位/复位功能
  • 静态触发器运行 – 以 时钟电平无限期地保持状态
  • 中速运行 – 在 10V 下具有 16MHz(典型值)的时钟切换速度
  • 标准化对称输出特性
  • 针对 20V 下的静态电流进行了 100% 测试
  • 在全封装温度范围内,18V 时的最大输入电流为 1µA;18V 和 25°C 时为 100nA
  • 噪声容限(在全封装温度范围内):
    • VDD = 5V 时为 1V
    • VDD = 10V 时为 2V
    • VDD = 15V 时为 2.5V
  • 5V、10V 和 15V 参数额定值
  • 符合 JEDEC 第 138 号暂行标准,这是用于描述“B”系列 CMOS 器件的标准规范
Number of channels2
Technology familyCD4000
Supply voltage (min) (V)3
Supply voltage (max) (V)18
Input typeTTL
Output typePush-Pull
Clock frequency (MHz)12
Supply current (max) (µA)600
IOL (max) (mA)-1.5
IOH (max) (mA)1.5
FeaturesBalanced outputs, Clear, Positive edge triggered, Positive input clamp diode, Preset, Standard speed (tpd > 50ns)
Operating temperature range (°C)-55 to 125
RatingMilitary
CDIP (J)16135.3552 mm² 19.56 x 6.92
