LMP8601、LMP8602、LMP8603 (LMP860x) 和 LMP8601-Q1、LMP8602-Q1、LMP8603-Q1 (LMP860x-Q1) 器件均为增益固定的精密电流感测放大器（也称分流监测计）。当由 5V 或 3.3V 单电源供电时，输入共模电压范围分别为 –22V 至 +60V 和 –4V 至 +27V。LMP860x 和 LMP860x-Q1 是单向和双向电流感测 应用的理想元件。。

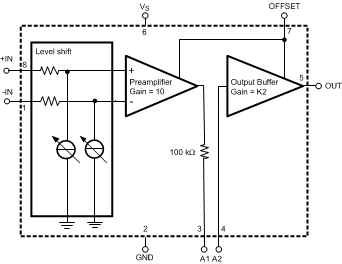

此类器件的精密增益分别为 20x （LPM8601 和 LPM8601-Q1）、50x（LPM8602 和 LPM8602-Q1）和 100x（LPM8603 和 LPM8603-Q1），足以满足多数目标 应用 将模数转换器 (ADC) 驱动至满量程值的要求。固定增益在两个独立级中实现，包括增益为 10x 的前置放大器和增益为 2x（LMP8601 和 LMP8601-Q1）、5x（LMP8602 和 LMP8602-Q1）或 10x（LMP8603 和 LMP8603-Q1）的输出级缓冲放大器。连接两级的路径通过两引脚引出，支持选择使用附加滤波器网络或修改增益。
偏移输入引脚允许此类器件执行单向或双向单电源电压电流感测。
LMP860x-Q1 器件采用增强型制造与支持工艺，适用于汽车市场，符合 AEC-Q100 标准。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 60 |
| Common-mode voltage (min) (V) | -22 |
| Input offset (±) (max) (µV) | 1000 |
| Input offset drift (±) (typ) (µV/°C) | 2 |
| Voltage gain (V/V) | 100 |
| CMRR (min) (dB) | 90 |
| Bandwidth (kHz) | 60 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 3 |
| Iq (max) (mA) | 1.5 |
| Number of channels | 1 |
| Comparators (#) | 0 |
| Gain error (%) | 0.5 |
| Gain error drift (±) (max) (ppm/°C) | 20 |
| Slew rate (V/µs) | 0.4 |
| Features | Bidirectional, Low-side Capable |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
