INA199

正在供货

26V、双向电流感应放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

INA199 系列电压输出、电流分流监测器（也称为电流传感放大器）常用于过流保护、针对系统优化的精密电流测量或闭环反馈电路。该系列器件可在独立于电源电压的 –0.3V 至 26V 共模电压下感应分流电阻器上的电压降。共有三种固定增益可供选择：50V/V、100V/V 和 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。

这些器件由 2.7V 至 26V 的单个电源供电，消耗的最大电源电流为 100µA。所有版本的额定温度均为 –40°C 至 125°C，并且提供了 SC70-6 和薄型 UQFN-10 两种封装。

宽共模范围：-0.3 V 到 26 V
失调电压：±150µV（最大值）（支持 10mV 满量程分流压降）
精度：
- 增益误差（最大过热误差）：
  - ±1%（C 版本）
  - ±1.5%（A 和 B 版本）
- 0.5µV/°C 偏移漂移（最大值）
- 10ppm/°C 增益漂移（最大值）
增益选择：
- INA199x1：50V/V
- INA199x2：100V/V
- INA199x3：200V/V
静态电流：100µA（最大值）

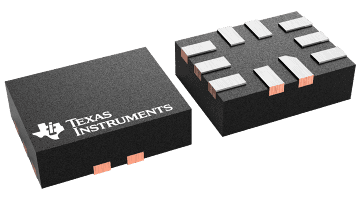

封装：6 引脚 SC70，10 引脚 UQFN

Product type	Analog output
Common-mode voltage (max) (V)	26
Common-mode voltage (min) (V)	-0.3
Input offset (±) (max) (µV)	150
Input offset drift (±) (typ) (µV/°C)	0.1
Voltage gain (V/V)	50, 100, 200
CMRR (min) (dB)	100
Bandwidth (kHz)	14, 30, 80
Supply voltage (max) (V)	26
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.115
Number of channels	1
Comparators (#)	0
Gain error (%)	0.9, 1.4
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	0.4
Features	Bidirectional, Low-side Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125

SOT-SC70 (DCK)	6	4.2 mm² 2 x 2.1
UQFN (RSW)	10	2.52 mm² 1.8 x 1.4
