SN74LV574A

SN74LV574A

正在供货

具有三态输出的八路边沿 D 类触发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

’LV574A 器件是八路边沿触发 D 类触发器,旨在于 2V 至 5.5V V CC 下运行。

这些器件具有专门设计用于驱动高容性或较低阻抗负载的三态输出。这些器件特别适用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。

在时钟 (CLK) 输入发生正转换时,Q 输出被设置为在数据 (D) 输入端设置的逻辑电平。

  • 2V 至 5.5V V CC 运行
  • 5V 时 t pd 最大值为 7.1ns
  • V OLP(输出接地反弹) 典型值小于 0.8V(V CC = 3.3V、T A = 25°C)
  • V OHV(输出 V OH 下冲)典型值 大于 2.3 V(V CC = 3.3V、T A = 25°C)
  • 支持所有端口上的混合模式电压运行
  • I off 支持局部断电模式运行
  • 闩锁性能超过 250mA,符合 JESD 17 规范
Number of channels8
Technology familyLV-A
Supply voltage (min) (V)2
Supply voltage (max) (V)5.5
Input typeStandard CMOS
Output type3-State
Clock frequency (max) (MHz)70
IOL (max) (mA)12
IOH (max) (mA)-12
Supply current (max) (µA)20
FeaturesBalanced outputs, High speed (tpd 10-50ns), Over-voltage tolerant inputs, Partial power down (Ioff)
Operating temperature range (°C)-40 to 85
RatingCatalog

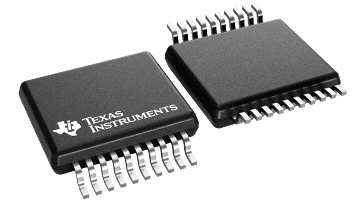

SOIC (DW)20131.84 mm² 12.8 x 10.3
SOP (NS)2098.28 mm² 12.6 x 7.8
SSOP (DB)2056.16 mm² 7.2 x 7.8
TSSOP (PW)2041.6 mm² 6.5 x 6.4
TVSOP (DGV)2032 mm² 5 x 6.4

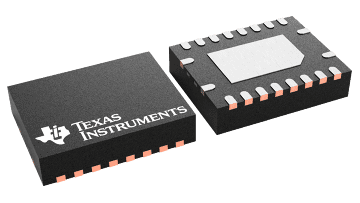

VQFN (RGY)2015.75 mm² 4.5 x 3.5
