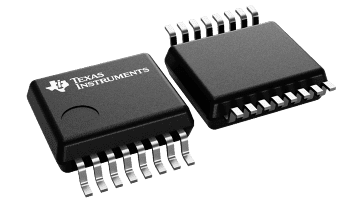

SN74LVC112A

SN74LVC112A

正在供货

具有清零和预设功能的双路下降沿 J-K 触发器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

This dual negative-edge-triggered J-K flip-flop is designed for 1.65-V to 3.6-V VCC operation.

  • Operates From 1.65 V to 3.6 V
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 4.8 ns at 3.3 V
  • Typical VOLP (Output Ground Bounce)
    < 0.8 V at VCC = 3.3 V, TA = 25°C
  • Typical VOHV (Output VOH Undershoot)
    > 2 V at VCC = 3.3 V, TA = 25°C
  • Latch-Up Performance Exceeds 250 mA Per JESD 17
  • ESD Protection Exceeds JESD 22
    • 3000-V Human-Body Model
    • 200-V Machine Model
    • 1500-V Charged-Device Model
Number of channels2
Technology familyLVC
Supply voltage (min) (V)2
Supply voltage (max) (V)3.6
Input typeTTL/CMOS
Output typePush-Pull
Clock frequency (MHz)150
Supply current (max) (µA)10
IOL (max) (mA)24
IOH (max) (mA)-24
FeaturesBalanced outputs, Clear, Negative edge triggered, Over-voltage tolerant inputs, Preset, Very high speed (tpd 5-10ns)
Operating temperature range (°C)-40 to 125
RatingCatalog
SOIC (D)1659.4 mm² 9.9 x 6
SOP (NS)1679.56 mm² 10.2 x 7.8
SSOP (DB)1648.36 mm² 6.2 x 7.8
TSSOP (PW)1632 mm² 5 x 6.4
TVSOP (DGV)1623.04 mm² 3.6 x 6.4
