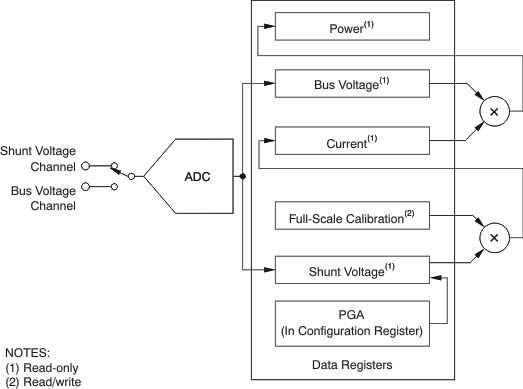

INA219 是一款具备 I2C 或 SMBUS 兼容接口的分流器和功率监测计。该器件监测分流器电压降和总线电源电压，转换次数和滤波选项可通过编程设定。可编程校准值与内部乘法器相结合，支持直接读取电流值（单位：安培）。通过附加乘法寄存器可计算功率（单位：瓦）。I2C 或 SMBUS 兼容接口 具有 16 个可编程地址。
INA219 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。
INA219 可在 0V 至 26V 范围内感测总线中的分压。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA219 的工作温度范围为 -40°C 至 125°C。
| Common-mode voltage (max) (V) | 26 |
| Common-mode voltage (min) (V) | 0 |
| Input offset (±) (max) (µV) | 50, 100 |
| Input offset drift (±) (max) (µV/°C) | 0.5 |
| Input offset drift (±) (typ) (µV/°C) | 0.1 |
| Voltage gain (V/V) | 0.125, 0.25, 0.5, 1 |
| CMRR (min) (dB) | 100 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 3 |
| Iq (max) (mA) | 1 |
| Digital interface | I2C, SMBus |
| Gain error (%) | 0.3, 0.5 |
| Gain error drift (±) (max) (ppm/°C) | 83, 167 |
| Features | Bidirectional, Intergrated Power Monitor, Programmable Gain |
| Number of channels | 1 |
| Resolution (Bits) | 12 |
| Power measurement accuracy (%) | 0.8, 1 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23 (DCN) | 8 | 4.64 mm² 2.9 x 1.6 |
