INA211

正在供货

26V、双向、高精度电流感应放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

INA21x 为电压输出、分流监控器（也称作电流感测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在 –0.3V 至 26V 共模电压范围内的压降，与电源电压无关。共有 6 种固定增益可供选用：50V/V、75V/V、100V/V、200V/V、500V/V 或 1000V/V。该系列器件采用零漂移架构，偏移较低，因此在进行电流感测时能够将分流电阻两端的最大压降保持在 10mV 满量程以下。

该系列器件可由电压为 2.7V 至 26V 的单电源供电，最大电源流耗为 100µA。所有器件版本均在 -40°C 至 +125°C 的扩展运行温度范围内
额定运行，采用 SC70 和 UQFN 封装。

宽共模电压范围：-0.3V 至 26 V
偏移电压：±35µV（最大值，INA210）
（可实现低至 10mV 满量程的分流压降）
精度：
- 增益误差（最大过热误差）：
  - ±0.5%（版本 C）
  - ±1%（版本 A 和 B）
- 0.5µV/°C 偏移漂移（最大值）
- 10ppm/°C 增益漂移（最大值）
增益选择：
- INA210：200 V/V
- INA211：500 V/V
- INA212：1000 V/V
- INA213：50 V/V
- INA214：100 V/V
- INA215：75 V/V
静态电流：100µA（最大值）
SC70 和薄型 UQFN 封装：所有型号

Product type	Analog output
Common-mode voltage (max) (V)	26
Common-mode voltage (min) (V)	-0.3
Input offset (±) (max) (µV)	35
Input offset drift (±) (typ) (µV/°C)	0.1
Voltage gain (V/V)	500
CMRR (min) (dB)	105
Bandwidth (kHz)	7
Supply voltage (max) (V)	26
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.115
Number of channels	1
Comparators (#)	0
Gain error (%)	0.4, 0.9
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	0.4
Features	Bidirectional, High precision, Low-side Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125

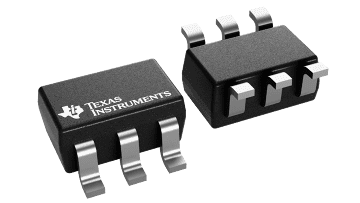

SOT-SC70 (DCK)	6	4.2 mm² 2 x 2.1

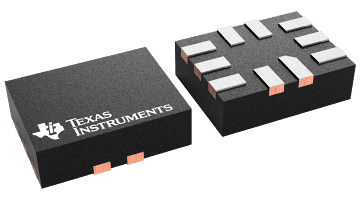

UQFN (RSW)	10	2.52 mm² 1.8 x 1.4
