这款 8 位（八路）同相总线收发器包含两个独立的电源轨；B 端口具有 VCCB，设置为 3.3V；A 端口具有 VCCA，设置为 5V。这样可实现从 3.3V 到 5V 的环境转换，反之亦然。

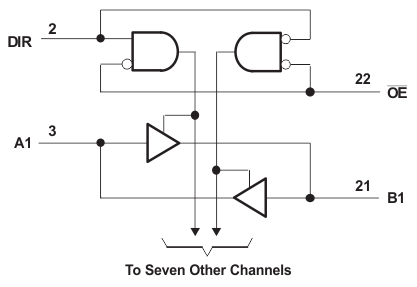

SN74LVC4245A 器件旨在实现数据总线之间的异步通信。根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。输出使能 (OE) 输入可用于禁用器件，这样可有效隔离总线。控制电路（DIR，OE）由 VCCA 供电。
设计人员可将 SN74LVC4245A 器件端子输出切换到正常的全 3.3V 或全 5V 20 端子 SN74LVC4245 器件，而无需重新布局电路板。设计人员可使用 SN74LVC4245A 器件的 2 到 11 和 14 到 23 引脚的数据路径来与传统的 245 端子输出保持一致。
| Technology family | LVC |
| Bits (#) | 8 |
| High input voltage (min) (V) | 2 |
| High input voltage (max) (V) | 5.5 |
| Vout (min) (V) | 2.7 |
| Vout (max) (V) | 5.5 |
| Data rate (max) (Mbps) | 200 |
| IOH (max) (mA) | -24 |
| IOL (max) (mA) | 24 |
| Supply current (max) (µA) | 130 |
| Features | Output enable |
| Input type | Standard CMOS |
| Output type | 3-State, Balanced CMOS, Push-Pull |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

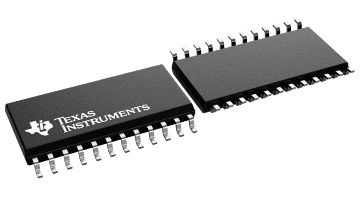

| SOIC (DW) | 24 | 159.65 mm² 15.5 x 10.3 |

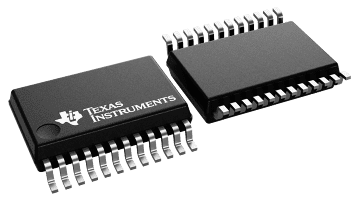

| SSOP (DB) | 24 | 63.96 mm² 8.2 x 7.8 |
| TSSOP (PW) | 24 | 49.92 mm² 7.8 x 6.4 |
