OPA2x11 系列精密运算放大器在供电电流3.6mA条件下，实现 1.1nV/√Hz 的极低噪声密度。该系列器件同时提供轨至轨输出摆幅，最大限度地扩大了动态范围。
凭借极低电压和低电流噪声、高速以及宽输出摆幅等特性，OPA2x11 系列器件可作为性能优异的环路滤波器放大器而广泛应用于各类 PLL 应用。
在精密数据采集 应用中，OPA2x11 系列运算放大器在整个 10V 输出摆幅范围内提供 700ns 的建立时间，且精度达 16 位。该交流性能，再加上仅为 125µV 的失调电压以及 0.35µV/°C 的温漂，使 OPA2x11 系列器件非常适合用于驱动高精度 16 位模数转换器 (ADC) 或缓冲高分辨率数模转换器 (DAC) 输出。
OPA2x11 系列器件可在 ±2.25V 至 ±18V 的双电源宽电压范围或 4.5V 至 36V 的单电源宽电压范围内运行。

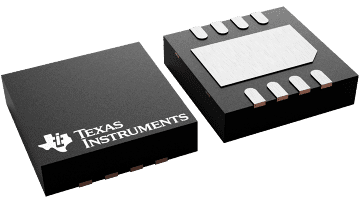

OPA211 采用小型 SON-8 (3mm × 3mm)、VSSOP-8 和 SOIC-8 封装。双通道版本 (OPA2211) 可采用 SON-8 (3mm × 3mm) 或 SO-8 PowerPAD™封装选项。该系列运算放大器的额定工作温度 TA = –40°C 至 +125°C。
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 36 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 0.05 |
| GBW (typ) (MHz) | 45 |
| Features | Shutdown, Small Size |
| Slew rate (typ) (V/µs) | 27 |
| Rail-to-rail | Out |
| Offset drift (typ) (µV/°C) | 0.15 |
| Iq per channel (typ) (mA) | 3.6 |
| Vn at 1 kHz (typ) (nV√Hz) | 1.1 |
| CMRR (typ) (dB) | 120 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Input bias current (max) (pA) | 125000 |
| Iout (typ) (A) | 0.03 |
| Architecture | Bipolar |
| Input common mode headroom (to negative supply) (typ) (V) | 1.8 |
| Input common mode headroom (to positive supply) (typ) (V) | -1.4 |
| Output swing headroom (to negative supply) (typ) (V) | 0.2 |
| Output swing headroom (to positive supply) (typ) (V) | -0.2 |
| THD + N at 1 kHz (typ) (%) | 0.000015 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
| WSON (DRG) | 8 | 9 mm² 3 x 3 |
