  高带宽高精度电流检测放大器SA59131系列

  矽力杰新一代高精度电压输出型电流检测放大器SA59131系列产品支持高边或低边双向电流检测，拥有−4V~80V的宽共模电压范围，可采集低于接地电压的输入信号。同时，该器件具有500kHz高带宽，零漂移特性，超高共模抑制比(CMRR)及增强型PWM抑制功能，可快速有效响应高共模跳变引起的系统变化，提供高精度测量结果。

  该系列产品同时开发有车规级应用和工规级应用，提供SOP8及TSSOP8两种封装选择。其中车规级别产品均符合汽车AEC-Q100 Grade 1标准，工业级产品可在-40~125℃环境温度下工作，为诸多严苛的汽车及工业应用提供更加可靠稳定的解决方案。未来更多的增益版本会陆续量产发布。

  SA59131

  高带宽高精度电流检测放大器

  ◆ 增强型PWM抑制功能

  ◆ 宽共模范围：-4V~80V

  ◆ 高共模抑制比：

  ♢ 132dB DC CMRR

  ♢ 93dB AC CMRR (50kHz)

  ◆ 增益误差：0.15% (最大值)

  ◆ 增益漂移：2.5ppm/°C (最大值)

  ◆ 失调电压：±25μV (最大值)

  ◆ 失调电压漂移：250nV/°C (最大值)

  ◆ 固定增益：50V/V

  ◆ 带宽：500 kHz

  ◆ 静态电流：2.4mA (最大值)

  ◆ 符合汽车 AEC-Q100 Grade 1标准

  ◆ 封装：TSSOP8 / SOP8

性能优势

  01、PWM抑制

  在电机控制或开关电源等存在PWM高速跳变的系统，高共模瞬态响应非常重要。SA59131具有增强型PWM抑制功能，可有效并且快速抑制大共模瞬态跳变引起的毛刺，提供高精度测量输出。

  02、优秀的直流性能

  SA59131采用零温漂的架构，拥有优秀的直流性能，最大失调电压仅为±25μV，温漂不超过250nV/℃;最大增益误差±0.15%，其最大温漂2.5ppm/℃。得益于这些性能指标，SA59131能够在各种环境温度下实现更精准的电流测量。

  03、高带宽

  SA59131的带宽为500kHz，在50kHz时仍拥有93dB CMRR，适用于中高速应用场景。

  应用领域

  SA59131具有增强的PWM抑制功能，对于输入端具有大共模电压瞬态的各种开关系统，如电机控制、HEV/EV的DC/DC转换器和电池管理系统等，可有效进行电流检测和过流保护。

  01、电机控制

在电机控制中，往往需要精准地进行挂载到相位端的电流检测，也需要实现电机运行状态的实时检测并减少扭矩变化和纹波干扰等影响。但被测量电流信号的共模桥臂电压通常以PWM形式高速跳变，另外，感性负载的电机在开关关断过程中会产生低于地平面的负电压，面对上述问题常规放大器通常无能为力。SA59131系列产品具有−4V~80V的宽共模电压范围、高达132dB的共模抑制比及增强的PWM抑制功能，可完美解决共模瞬态对测量造成的影响，实现精准测量。

  02、高性能开关电源

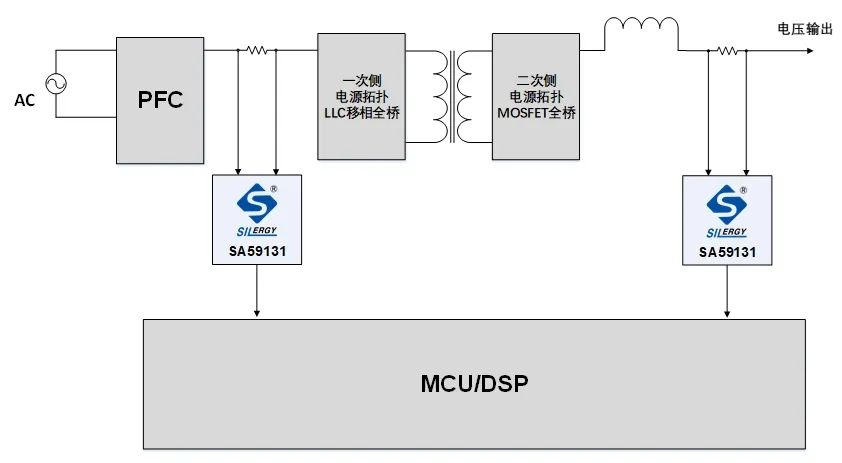

  与电机控制类似，开关电源的电流检测应用中通常也存在共模电压瞬时跳变、电感续流导致负共模电压等问题。此外，随着开关电源的高功率密度化，电源的开关频率逐渐升高，SA59131 500kHz的高带宽可以实现多数应用中过流故障的快速响应。
