  瑞萨电子的MCU产品RX72M是一款适用于工业网络解决方案的高性能32位微控制器，在应用时需搭配外部的以太网PHY芯片。本次我们介绍RX72M和PHY芯片连接时的注意事项。

  一、所需引脚定义

  首先，RX72M和PHY芯片整体的连接关系如下图(RX72M Hardware Manual中Example of Connection with the PHY-LSI)所示：

图1 RX72M和PHY-LSI连接示例

  由于RX72M具备两个ESC端口，因此需要连接两颗PHY芯片。

  对于每个PHY芯片，和RX72M连接时用到的引脚如下：

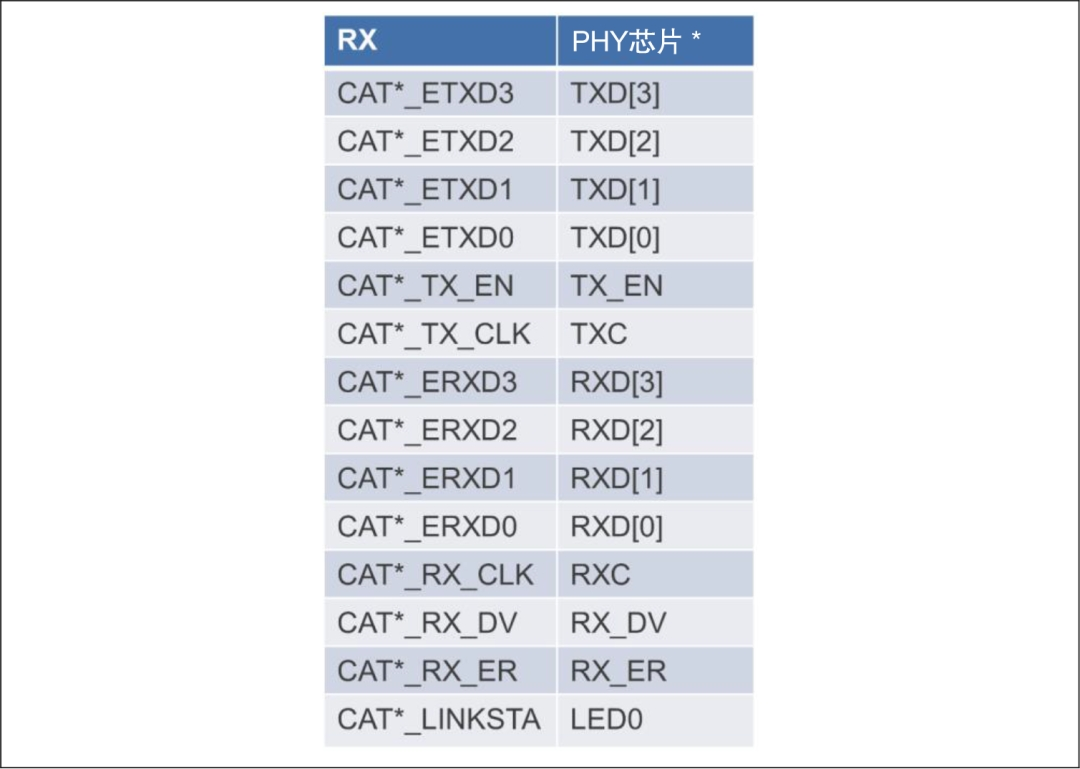

图2 每个PHY芯片和RX72M引脚的连接

注：*的值为0或1。

  两个PHY芯片共同连接到RX72M的引脚如下：

图3 两个PHY芯片和RX72M连接时共用的引脚

注：MDIO引脚需增加4.7K上拉电阻。

  二、PHY接口模式选择

  每个PHY芯片的Power on strapping要求不尽相同，由于RX72M ESC仅支持MII模式，因此引脚配置请参考MII对应的要求(下表中黄色高亮的部分)：

图4 PHY芯片 Power on strapping - Mode Config

  三、PHY地址配置

  对于MCU和PHY芯片通信来说，PHY芯片地址是非常重要的参数。由于RX72M具备两个ESC端口，因此需要通过地址对两颗PHY芯片进行区分。此情况下，00b地址不可用。请从下表中的3种可选项中选取任意两个。

图5 PHY芯片 Power on strapping – Phy Address

  由于需要利用两颗LED分别指示PHY芯片的Link和Activity状态，因此将Pin 10 RXD1设定为LED Mode，如下图所示：

图6 PHY芯片 Power on strapping – Wake On LAN Selection

  四、系统设计流程

  有了前面的基础信息，我们可以按照以下的步骤进行系统设计。

  01，选取板上两颗PHY芯片的Phy Address，由此决定LED/PHYADD0和LED1/PHYADD1的初始电平。

  02，依据Phy Address决定LED的有效驱动电平，设计RJ45接口电路。下图是RJ45的参考设计，保留了充分的冗余设计，可适配不同Phy Address选项。

图7 RJ45部分参考设计

  03，以LED0(Green)表示Link Status，LED1(Yellow)表示Activity Status为例，不同的Phy Address选项下，对应了不同的电阻配置，参考下表中的说明调整RJ45中电阻的焊接/不焊接配置。

图8 Phy Address和电阻设定对照表

  04，对照硬件设计，需要在RX72M Project的Smart Configurator中进行Phy Address和Link Signal Polarity设定，下图以Phy Address分别为2和3时的设定值。注意，Phy Address的低位(bit 0)决定了Link Signal Active Level。具体地说，如果bit 0为0，则表示上电时该引脚电平已为低，则PHY芯片Link起来时，该引脚电平会变高，因此Link Signal Active Level应设定为Active-High。bit 0为1时则刚好相反。

图9 PHY Address和Link Signal Polarity设定方式

  五、软件引脚初始化

  最后，需要在RX72M代码(r_ecat_setting_rx72m.c中函数esc_init())中增加对PHY芯片初始化的配置，使得PHY芯片按照设定的模式工作。
