特性

低 R_ON 0.62 Ω
高达 847mA 的高持续电流
在信号范围内平坦 R_ON，0.003Ω
1kHz 时 THD 为 −100dB
1.8V、3.3V 和 5V 逻辑兼容性

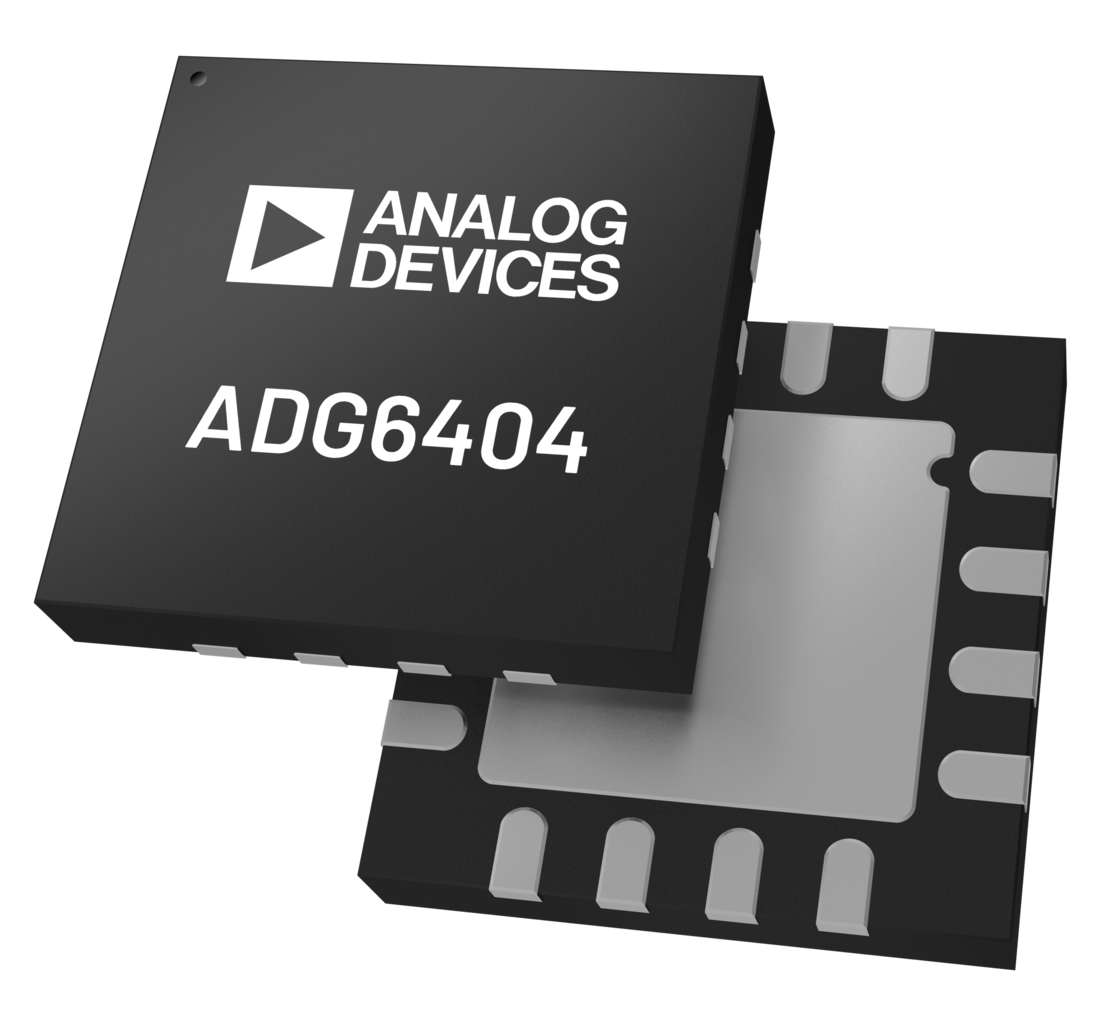

16 引脚 4 mm × 4 mm LFCSP
- ADG5404 与 ADG5404F 引脚兼容

额定电压为 ±20V 和 +36V
可使用非对称电源
V_SS 至 V_DD − 2V 模拟信号范围

产品详情和应用

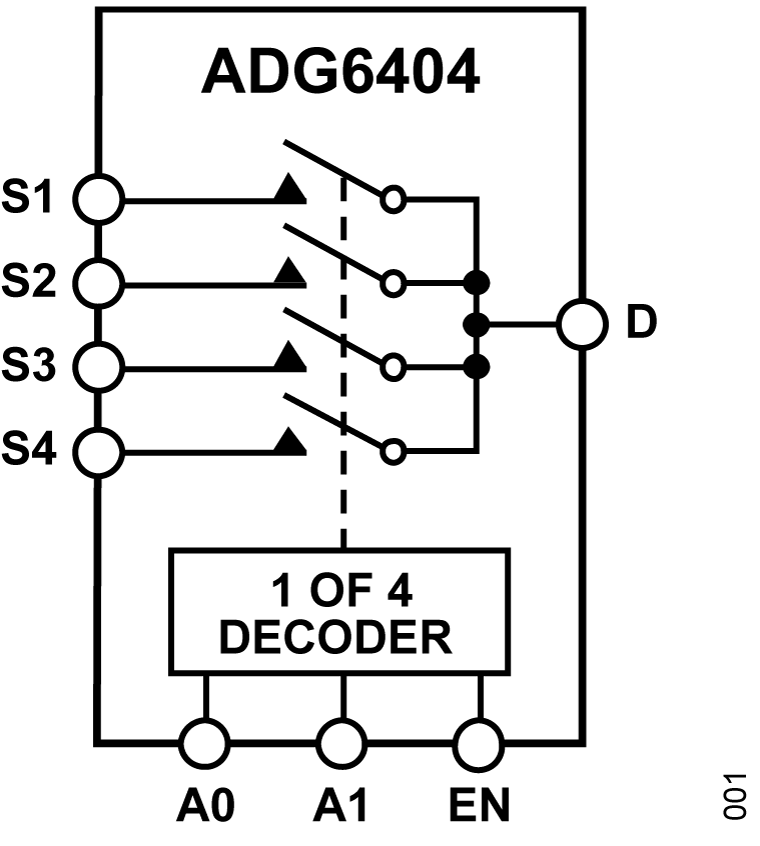

ADG6404 是一款模拟 4:1 多路复用器。ADG6404 将四个输入中的一个切换到公共输出 D，由 3 位二进制地址线 A0、A1 和 EN 决定。对于多路复用器应用，开关表现出先断后通的切换动作。

每个通道在开启时在两个方向上的传导性能同样好，并且每个开关的输入信号范围从 V_SS 延伸至 V_DD − 2 V。当开关禁用时，高达电源的信号电平会被阻断。

数字输入与 5 V、3.3 V 和 1.8 V 逻辑输入兼容，无需单独的数字逻辑电源引脚。

导通电阻曲线在整个模拟输入范围内异常平坦，可确保在切换音频信号时实现良好的线性度和低失真度。

应用

自动测试设备
数据采集
仪器仪表
航空电子设备
音频和视频切换
通信系统
继电器替代方案
