MAX4984E

量产

高速USB 2.0开关,具有±15kV ESD保护 高速USB 2.0开关提供±15kV ESD保护,采用微型UTQFN封装

ADI亚德诺 MAX4984E 产品介绍
2026-03-09 276次

特性


  • USB高速开关
  • COM端具有ESD保护
    • ±15kV人体模型
    • ±15kV IEC 61000-4-2气隙放电
    • ±8kV IEC 61000-4-2接触放电
  • 工作电源范围:+2.8V至+5.5V
  • 5Ω (典型值)的低导通电阻(RON)
  • -3dB带宽:950MHz (典型值)
  • 兼容低至1.4V的逻辑I/O
  • COM模拟输入端具有+5.5V的短路故障保护
  • 0.6µA (典型值)的低电源电流
  • 使能输入:
    • MAX4983E:低电平有效(/EN)
    • MAX4984E:高电平有效(EN)
  • 小尺寸、10引脚、1.4mm x 1.8mm UTQFN封装

产品详情和应用

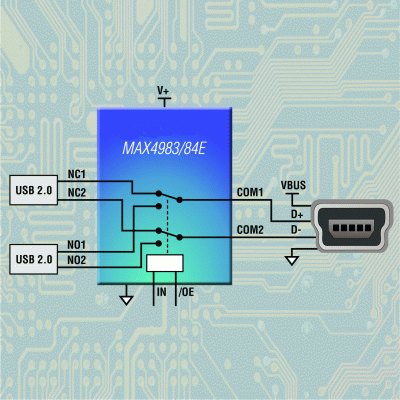

MAX4983E/MAX4984E为具有高ESD保护的模拟开关,具有较低的导通电容和较低的导通电阻,能够满足系统对高性能开关的应用要求。COM1和COM2可以在±15kV ESD条件下提供保护而不闭锁或者损坏。这两款器件非常适合在480Mbps高速USB 2.0中应用。这些开关还可处理低速和全速USB信号。

MAX4983E/MAX4984E双刀/双掷(DPDT)开关完全工作于+2.8V至+5.5V单电源,COM1和COM2具有+5.5V的短路保护。该特性使MAX4983E/MAX4984E完全符合USB 2.0规范中的VBUS故障保护要求。这些器件具有较低的逻辑门限电压输入,可用于具有低I/O电压的系统。MAX4983E具有低电平有效的使能输入(/EN),当该引脚为高电平时,器件进入关断模式。MAX4984E具有高电平有效的使能输入(EN),当该引脚为低电平时,器件进入关断模式。器件处于关断模式时,静态电源电流降低至0.1µA。

MAX4983E/MAX4984E采用节省空间的10引脚、1.4mm x 1.8mm、UTQFN封装,工作在-40°C至+85°C温度范围。

应用

  • 总线切换
  • 蜂窝电话
  • 数码相机
  • GPS
  • 笔记本电脑
  • PDA
  • 视频开关
