MAX4621

量产

双路、5Ω模拟开关

ADI亚德诺 MAX4621 产品介绍
2026-03-09 129次

特性


  • 低导通电阻:3Ω(典型值)、5Ω(最大值)
  • 确保通道间RON匹配(最大0.5Ω)
  • 确保先开后合式操作(MAX4622)
  • +85°C时确保关断通道漏电流 <5nA
  • 单电源供电(+4.5V至+36V)
  • 双极性电源供电(±4.5V至±18V)
  • TTL/CMOS逻辑兼容
  • 轨到轨模拟信号处理能力
  • 与DG401/DG403/DG405引脚兼容

产品详情和应用

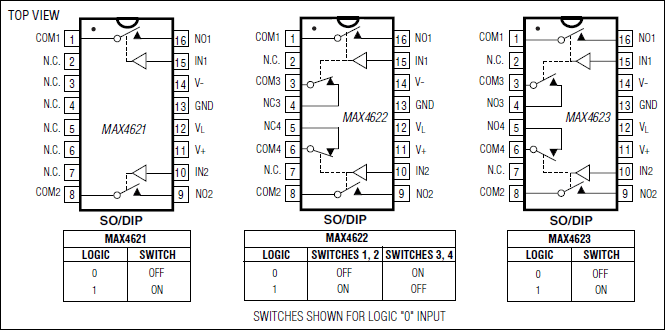

MAX4621/MAX4622/MAX4623均为精密、双通道、高速模拟开关。单刀/单掷(SPST) MAX4621和双刀/单掷(DPST)MAX4623双通道开关为常开(NO)式。单刀/双掷(SPDT) MAX4622具有两个常闭(NC)极和两个常开(NO)极。所有三个器件均提供5Ω低导通电阻,确保通道间匹配为0.5Ω,并在整个模拟信号范围内保持平坦(最大Δ0.5Ω)。它们还提供低漏电流(+25°C时<500pA,+85°C时<5nA)和快速开关时间(开启时间<250ns,关闭时间<200ns)。

这些模拟开关非常适合低失真应用,在自动测试设备或需要电流切换的应用中优于机械继电器。它们的功率要求低,占用的电路板空间更少,并且比机械继电器更可靠。

MAX4621/MAX4622/MAX4623分别是DG401/DG403/DG405的引脚兼容替代产品,可提供更高的整体性能。这些单片开关采用单正电源(+4.5V至+36V)或双极性电源(±4.5V至±18V)工作,同时保持CMOS逻辑输入兼容性。



应用

  • 音频信号路由
  • 航空电子
  • 通信系统
  • 数据采集
  • 军用无线电
  • PBX/PABX系统
  • 舌簧继电器的替代产品
  • 测试设备
