MAX4593

量产

高速、单电源、四路、SPST模拟开关 低电压复用器(8-1和双4-1)与开关(三路和四路SPDT),采用QFN封装

ADI亚德诺 MAX4593 产品介绍
2026-03-09 667次

特性


  • 低导通电阻:16Ω
  • 快速切换时间:tON = 50ns,tOFF = 30ns
  • 保证通道间导通电阻匹配:1Ω(最大值)
  • 信号范围内保证导通电阻平坦度:1.75(最大值)
  • 保证电荷注入:5pC(最大值)
  • 整个温度范围内具有较低漏电流:5nA(最大值,+85°C)
  • ESD > 2000V(方法3015.7)
  • +12V或+15V单电源供电
  • 与DG611/DG612/DG613、DG211/DG212/DG213引脚兼容

产品详情和应用

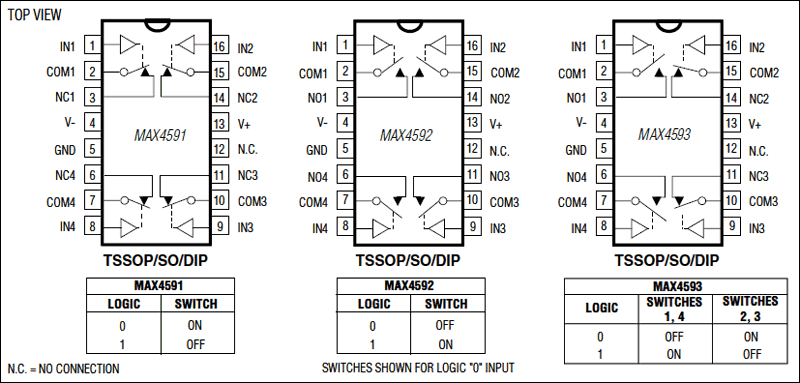

MAX4591/MAX4592/MAX4593均为高速、精密、四通道、单刀单掷(SPST)模拟开关,采用+12V或+15V电源供电。MAX4591具有四个常闭(NC)开关,MAX4592具有四个常开(NO)开关。MAX4593具有两个NO和两个NC开关。三款器件均具有较低漏电流(最大值100pA)和快速开关速度(tON < 80ns,tOFF < 45ns)。

采用+12V电源时,MAX4591/MAX4592/MAX4593可保证1Ω最大通道间匹配、最大导通电阻(RON)为20Ω,指定范围内最大RON平坦度为1.75Ω。

采用+15V单电源供电时,这些开关提供1.5Ω最大RON匹配,最大RON为16Ω,最大平坦度为1.5Ω。对于低电压或双电源供电应用,请参考MAX391数据手册。

根据方法3015.7,这些低压开关还提供最大5pC电荷注入,以及2000V以上的静电放电(ESD)保护。



应用

  • 蜂窝电话
  • 计算机:台式机、工作站和服务器
  • 消费类音频
  • 数字电视(接收机,机顶盒)
  • 网络集线器、交换机和路由器
