适用于PSIP塑封工艺的新型贴片变压器设计
2022-12-23 590次



  变压器是开关电源中进行能量储存与传输的重要部件,直接关系到开关电源的各项技术指标和电磁兼容性。随着开关电源朝着轻薄、高可靠、高效率等方向发展,PSIP塑封工艺被广泛用于开关电源,使得电源内部与外部隔离,抵抗外部环境的侵蚀,同时提供更有效的散热途径。



适用于PSIP塑封工艺的新型贴片变压器设计





  但传统结构的变压器不适用于PSIP塑封工艺:磁芯与线圈的周边存在缝隙,塑封时塑封料会进入缝隙并填充满,经过回流焊或温度有较大幅度波动时,由于变压器的磁芯与塑封料的热膨胀系数(CTE)差异较大,变压器磁芯容易出现开裂情况,导致变压器电性能下降,从而影响电源整体的性能及可靠性。

  顺络电子凭借多年的技术积累,进一步扩大了TWP系列的产品阵容,推出了TWPx系列变压器,产品创新性地采用半导体封装工艺对变压器进行包覆,有效提升电感量,能够防止塑封料进入变压器内部;同时,新的结构设计更容易实现变压器的轻薄化,产品非常适用于需要塑封的电源模块产品。

  TWPx:TWP为变压器产品系列,x为产品封装尺寸,如6024。


  TWPx系列产品特征:

  1、 轻薄、尺寸更小

  2、 高可靠性、闭合磁路低漏感、高耐压、高应用频率

  3、 可耐受多次回流焊

  4、 适用于PSIP塑封工艺



适用于PSIP塑封工艺的新型贴片变压器设计

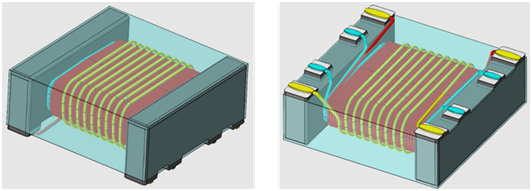

  TWPx系列产品结构

  TWP6024系列产品封装


适用于PSIP塑封工艺的新型贴片变压器设计
