思瑞浦通信和工业应用的高效率开关电源产品
2022-12-27 658次


  思瑞浦3PEAK针对工业与通信市场推出一系列高效率开关电源、高性能开关电源转换器产品,和运算放大器、模数转换器等模拟产品形成协同优势,为客户提供一站式解决方案。

  TPP60508: 60V、5A非同步降压转换器

  TPP20608: 17V、6A同步降压转换器

  TPP36208: 36V、2A同步降压转换器

  TPP36308: 36V、3A同步降压转换器

  工业应用常使用交流输入,通过变压器或AC/DC转换器将交流电压转至12V-24V电压轨,再由宽电压DC/DC、LDO转为5V电压轨。低压的DC/DC和LDO将电压转为3.3V、1.2V等各种电源轨。思瑞浦为工业和通信应用开发并不断扩充电源产品,涵盖不同电压等级和电流能力的解决方案。


  工业系统应用框图



思瑞浦通信和工业应用的高效率开关电源产品





  通信应用由交流输入转为-48V电源输入,再由DCDC电源模块转为+48V和12V等电源轨提供给板级电源。48V主要提供给如无线功放、电调天线等需要高功率高压的应用,板级12V则供应基带信号处理等负载,通过负载点电源PoL转换为5V、3.3V和1.2V等不同电源需求。通信电源要求可靠性高,在户外基站会遇到酷暑寒冬,给电源带来了极大挑战。思瑞浦不仅采用高可靠性设计验证方法,而且通过在量产工艺中增加早期老化加速测试方法,大幅度降低早期失效不良率,满足高可靠性应用需求。


  通信电源应用框图



思瑞浦通信和工业应用的高效率开关电源产品





  宽电压输入范围

  工业和通信系统由于环境复杂,需要考虑交流输入浪涌以及雷击等特殊情况。当发生浪涌或雷击时,由板外输入的DCDC则需要考虑额外的耐压以保证系统长期运行的可靠性。因此常见的12V电源轨需要30V以上耐压能力,24V电源轨则要40V以上耐压能力,48V电源轨要考虑65V甚至80V~100V的耐压能力,从而满足各种极端恶劣的使用环境需求。

  优秀且稳定可靠的电源管理芯片,不仅需要承受耐压的能力,同时还需拥有优秀的电源抑制比。在前级电源瞬时波动时,能够保证后级电源稳定输出,从而避免后级负载供电故障,为系统稳定工作保驾护航。

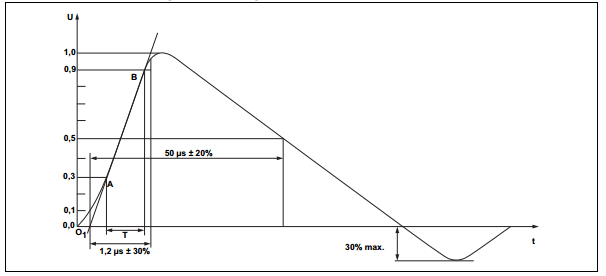

  IEC61000-4-5 浪涌瞬态波形



思瑞浦通信和工业应用的高效率开关电源产品





  高可靠性设计

  高可靠性设计是芯片高质量的决定性因素。思瑞浦通过加严设计积累的设计经验在成本可控的前提下提高芯片可靠性。思瑞浦建立了业界一流的仿真分析环境,借助有限元仿真分析电流密度、应力、散热等辅助设计以达到可靠性目标。同时,思瑞浦通过高温高负载实验,模拟边界热应力条件,进行电路、封装、测试等工程设计迭代,确保产品长期运行的可靠以及不同批次的稳定工作。


  可靠性测试



思瑞浦通信和工业应用的高效率开关电源产品





  高性能:大电流和小型化趋势

  当前通信基站和服务器大量采用负载点稳压器(Point-of-Load Regulators),系统性能增强要求电流更大,同时小型化、轻量化则要求更高的功率密度。思瑞浦布局大电流工业电源应用,以6A输出电流为首批发布的PoL电源产品,同时覆盖中小电流2A~3A和大电流控制器等应用,更大的电流带来了散热和可靠性的新要求。思瑞浦新一代电源方案通过采用Flip Chip On Lead(FCOL)技术,可以减小由封装打线引入的寄生电阻与电感,提高输出压摆率从而减少损耗,提高效率。同时,极小的寄生阻抗和高压摆率可以实现更短的最小脉宽,可以支持更高开关频率,让电感小型化成为可能,从而实现更小巧的电源方案。


  高效率电源

  在工业、通信场景中提高电源效率不但可以节约能源、减少消耗,更重要的是可以减少在电源上损耗的功率。这些损耗会导致芯片结温与环境温度升高,而更高的温度则会影响整个系统的可靠性和长期工作的稳定性。思瑞浦致力于高效率电源管理芯片的创新研发,通过使用更低阻抗的功率管减小导通损耗,和应用高速功率开关技术减小开关损耗,从而进一步提高电源转换效率。

  思瑞浦最新推出的小型化工业电源TPP363080,可支持36V、3A、TSOT23-6封装,在全负载环境下峰值效率超过96%,提高了电源能效,减少了热功耗,从而提高了系统整体的可靠性。


  TPP363080 Efficiency vs. Output Current



思瑞浦通信和工业应用的高效率开关电源产品





  降压转换器系列产品

  思瑞浦开关电源转换器产品线涵盖降压、升压、隔离电源、反激等多种拓扑。其中降压转换器现已推出一系列高效率、高性能产品,覆盖各类应用需求,为通信、工业应用提供全套电源方案。

  TPP6050860V、5A非同步降压转换器

  80mΩ集成高边功率MOSFET

  100kHz至2.5MHz可调开关频率及PLL同步

  可调软启动以及输出电压PowerGood输出

  –40°C 至 +125°C 宽工作温度范围

  带散热底盘的QFN4X4-10封装

  应用:通信设备、工业电源




思瑞浦通信和工业应用的高效率开关电源产品






  TPP2060817V、6A同步降压转换器

  18mΩ与15mΩ集成功率MOSFET

  200kHz至1.6MHz可调开关频率及PLL同步

  可调软启动以及输出电压PowerGood输出

  –40°C 至 +125°C 宽工作温度范围

  带散热底盘的QFN3.5X3.5-14封装

  应用:通信设备、服务器、边缘计算



思瑞浦通信和工业应用的高效率开关电源产品





  TPP3620836V、2A同步降压转换器

  42V最大耐压能力

  180mΩ与90mΩ集成功率MOSFET

  500kHz与2.2MHz可选工作频率

  低静态功耗与强制PWM模式

  2ms软启动及集成补偿网络

  –40°C 至 +125°C 宽工作温度范围

  小型易用TSOT23-6封装

  应用:工业电源和广泛宽压应用



思瑞浦通信和工业应用的高效率开关电源产品





  TPP3630836V、3A同步降压转换器

  42V最大耐压能力

  90mΩ与50mΩ集成功率MOSFET

  400kHz与2.2MHz可选工作频率

  低静态功耗与强制PWM模式

  2ms软启动及集成补偿网络

  –40°C 至 +125°C 宽工作温度范围

  ⼩型易⽤TSOT23-6封装

  应用:工业电源和广泛宽压应用
