  3PEAK思瑞浦推出新一代汽车级高压低功耗电压监控器TPV8368Q。产品已顺利通过AEC-Q100认证，满足汽车级芯片工作条件要求。TPV8368Q支持36V宽范围输入，静态功耗降低至2μA，监控电压和供电电压可分开，提供多档监控复位阈值以及复位延迟时间可调。

  TPV8368Q产品特性

  符合AEC-Q100 Grade 1工况要求

  环温范围，TA:-40°C to +125°C

  结温范围，TJ:-40°C to +150°C

  工作电压范围

  2.4V to 5.5V (Sense Pin 版本)

  1.6V to 36V (VDD Pin 版本)

  检测工作电压高达36V

  静态电流低至2μA (典型值)

  检测复位阈值3V至12V(100mV/step)多档可选

  检测复位阈值精度±1.5%(典型值)

  复位延时时间外置电容可调

  开漏低有效 RESET输出

  封装：SOT23-6

  TPV8368Q产品优势

  宽输入电压范围和低静态功耗

  TPV8368Q支持36V输入电压范围，最大容许电压达45V。TPV8368Q通过低功耗设计来降低静态电流，其静态电流典型值低至2μA，全温范围下的静态功耗表现良好，下图为TPV8368Q的静态电流温度曲线，高温下静态电流不超过3μA。

  TPV8368Q静态电流温度曲线

  监控复位阈值多档可选和复位延时时间可调

  TPV8368Q提供多种监控复位阈值，满足不同电源轨监控需求，下表为TPV8368Q系列具体选型。复位延迟时间可以通过外置电容灵活调整。

  TPV8368Q典型应用

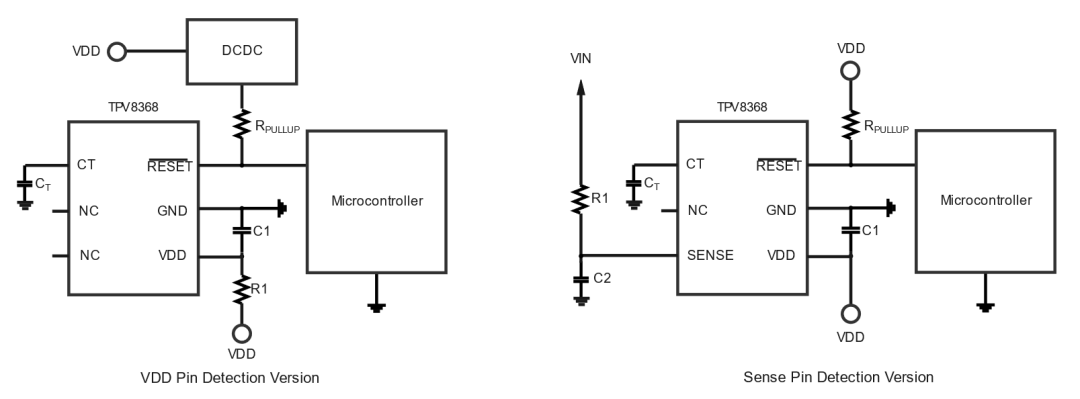

  TPV8368Q可作为汽车处理器、传感器和高性能模拟产品的电源监控复位。下图是TPV8368Q的典型应用电路图，RESET上拉电阻可选10KΩ到1MΩ。

  TPV8368Q典型应用
