ADI亚德诺_ADG1334_产品介绍

ADI亚德诺 ADG1334 产品介绍

2026-03-09 1次

特性

电源电压范围：33 V
导通电阻：130 Ω
额定电源电压：±15 V/+12 V

3 V 逻辑兼容输入
轨到轨工作
先开后合式开关动作

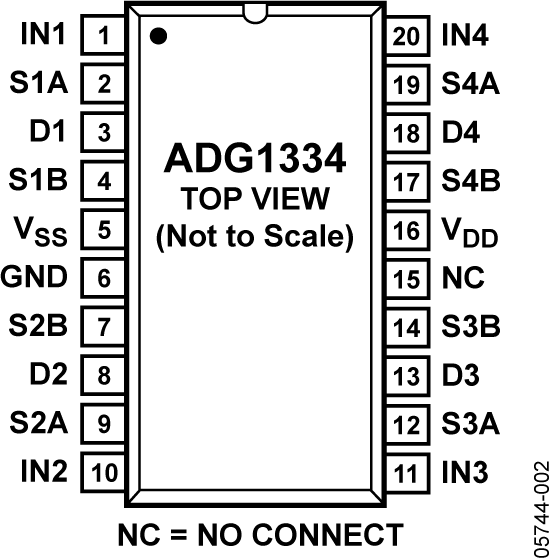

20引脚SSOP封装

产品详情和应用

ADG1334是一款单芯片CMOS器件，内置四个采用CMOS工艺设计的独立可选单刀双掷（SPDT）开关。

当这些开关接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。

较快的开关速度及高信号带宽，使之适合视频信号切换应用。CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。

应用

音频和视频路由

数据采集系统

电池供电系统

信号路由

通信系统

测试设备
