特性

产品详情和应用

ADG738是一款8通道、3线串行接口控制的CMOS模拟矩阵开关/多路复用器。开关之间的导通电阻严格匹配，并在全信号范围内具有非常好的平坦度。

ADG738采用三线式串行接口，并且与SPI™、QSPI™、MICROWIRE®及一些DSP接口标准兼容。利用输入移位寄存器DOUT的输出，可以将若干这种器件以菊花链形式相连。上电时，内部输入移位寄存器为全零，所有开关均处于断开状态。
接通时，各开关在两个方向的导电性能相同，因此这种器件既适合多路复用，也适合解复用应用。每个开关均通过单独的位接通或断开，因此这种器件也可以配置为开关矩阵形式，八个开关中的任意或所有开关均可以随时闭合或断开。输入信号范围可扩展至电源电压范围。
所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。
ADG738采用小型TSSOP封装。

产品特色

1. 三线式串行接口。
2. 单电源供电。ADG738保证额定电源电压为3 V和5 V。
3. 低导通电阻：2.5 Ω（典型值）
4. 任何时候任何开关配置都可能处于接通或断开的状态。
5. 保证先开后合式开关动作。

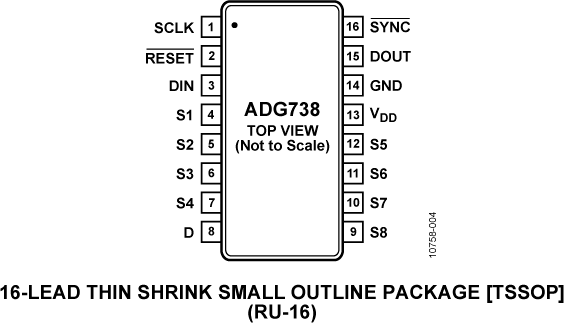

6. 小型16引脚TSSOP封装。

应用

• 数据采集系统
• 通信系统
• 继电器的替代
• 音频视频转换
