Microchip微芯 PIC16F13123 产品介绍

2026-04-14 1次

说明

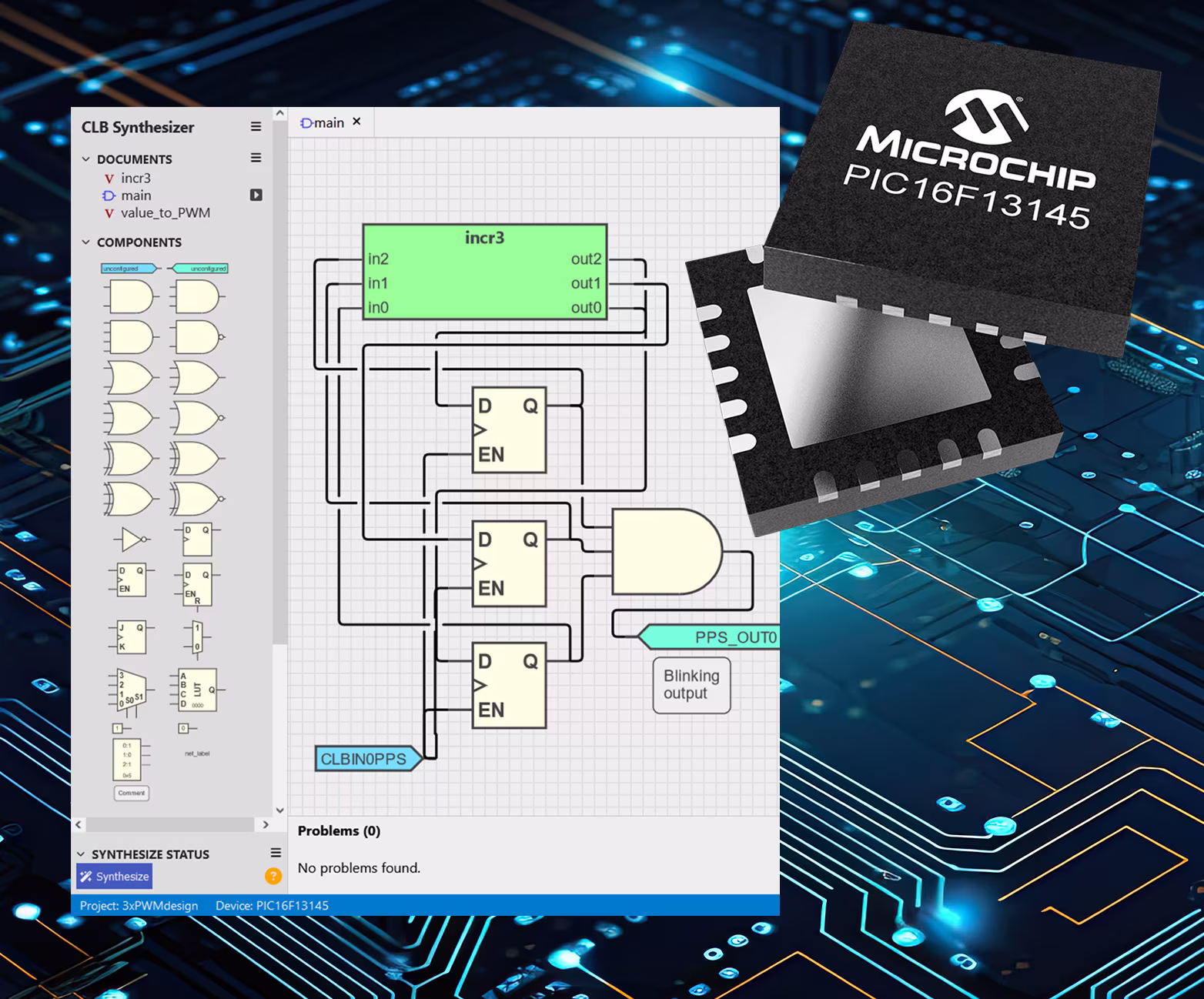

PIC16F13145微控制器系列及其重点外围设备，为实现基于硬件的解决方案提供了一种有效的方法。该设备系列引入了可配置逻辑块（CLB）外围设备，使用户能够将基于硬件的自定义逻辑集成到其应用程序中。CLB由32个单独的逻辑元件组成。每个逻辑元件基于查找表（LUT）的设计都提供了大量的定制选项，与CPU无关的操作提高了响应时间和功耗。该产品系列有8、14、16和20引脚封装，提供高达14 KB的程序闪存和高达1 KB的RAM。除了CLB，该产品系列还提供了一个可高达300 ksps的带计算功能的10位模数转换器（ADCC）、一个8位数模转换器、两个快速比较器（50 ns响应时间）以及一系列其他外围设备，用于与SMBus兼容的时序控制和串行通信。PIC16F13145系列外形小巧，与CLB和其他独立于核心的外围设备相结合，非常适合各种应用，如实时控制、数字传感器节点以及工业和汽车等细分市场。

特性

工作电压范围：1.8V−5.5V

可调内部振荡器（最高32MHz）

具有32个基本逻辑元件（BLE）的可配置逻辑块

4x可配置逻辑单元

带计算功能的10位ADC（ADCC）最高可达300kbps

8位数模转换器（DAC）

2x快速比较器（50ns响应时间）

2个10位PWM，2个捕获、比较、PWM（CCP）

1x 8位定时器和1x 16位定时器

1x EUSART和1x MSSP

窗口监视器计时器（WWDT）

外围引脚选择（PPS）

参数

类型	描述
Program Memory Size (KB)	3.5
RAM (B (byte))	256
Pincount	14
CLB, Number of Logic Elements	32
ADC Resolution Max	10
ADC Channels	11
Configurable Logic Cell (CLC/CCL)	4
Number of Comparators	2
Stand alone PWM	4
MSSP	1-MSSP(SPI/I2C)
U(S)ART	1
