说明

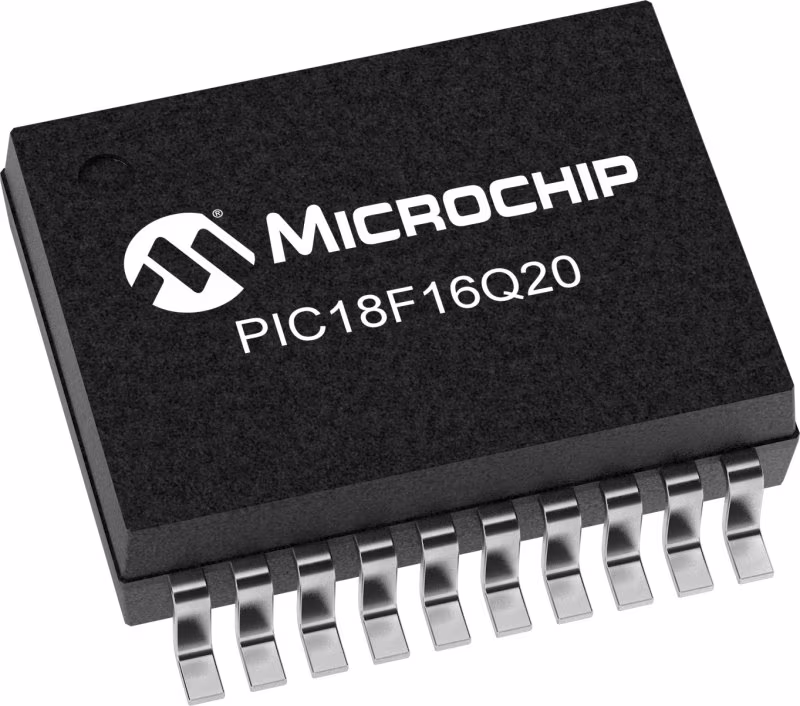

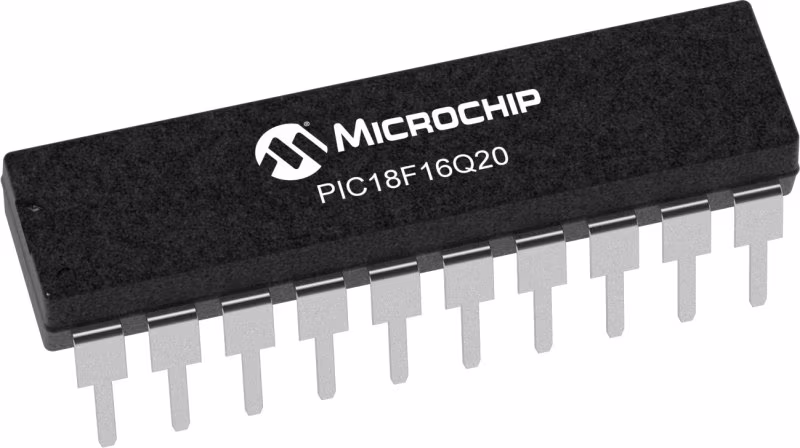

PIC18-Q20系列微控制器有小型14引脚和20引脚封装，是实时控制、触摸感应和连接应用的理想紧凑型MCU解决方案。MCU提供可配置的外围设备、高级通信接口以及无需外部组件即可轻松跨多个电压域进行接口，并支持I3C接口的1V操作。该功能集包括一个支持电容触摸感应的快速10位模数转换器（ADCC）、用于互连数字外围设备的8位信号路由端口、16位双脉宽调制（PWM）和32位通用定时器。

PIC18-Q20产品系列概述

功能安全：

本产品推荐用于针对工业和汽车产品的安全关键应用（IEC 61508和ISO 26262）。可根据要求提供必要的文件，如FMEDA报告和安全手册。该产品还提供经过认证的开发工具。有关更多信息，请联系您当地的Microchip销售办事处或经销商。

特性

最多两个I3C模块：
• 仅支持I3C目标设备模式
• 遵循MIPI I3C基本规范1.0
• 支持MIPI I3C规范1.1中的目标重置动作（RSTACT）CCC
• 支持动态地址分配、通用命令代码（CCC）、直接和广播寻址

多电压I/O（MVIO）范围（VDD2和VDD3）：
• MVIO供电引脚支持低至1.0V的I3C通信

8位信号路由端口，用于在没有外部引脚的情况下互连数字外围设备

四个直接存储器存取（DMA）控制器

两个16位双PWM提供四个PWM输出

矢量中断（VI）功能-更快的中断响应时间
• 可选择的高/低优先级
• 固定的三个指令周期的中断延迟
• 可编程矢量表基址
• 向后兼容以前的中断功能

内存访问分区（MAP）：程序闪存可以分为：
• 应用程序块
• 引导块
• 存储区域闪存（SAF）块
• 设备信息区（DIA）存储：
• 温度指示器出厂校准数据
• 固定电压参考测量数据
• Microchip唯一标识符

低功率模式功能：
• 睡眠：<1岛典型的3V
• Doze：CPU和外设以不同的循环速率运行（通常CPU较低）
• 空闲：CPU在外围设备运行时停止
• 睡眠：最低功耗

外围模块禁用（PMD）：
• 有选择地禁用硬件模块，以最大限度地减少未使用的外围设备的有功功耗

外围引脚选择（PPS）：
• 启用数字I/O的引脚映射

带计算的模数转换器（ADCC）：
• 输入信号的自动化数学功能，如平均值、滤波器计算、过采样和阈值比较
• 在睡眠中操作

硬件电容分压器（CVD）支持：
• 自动化触摸采样，减少软件大小和CPU使用量

两个UART-一个UART支持LIN/DMX/DALI
• DMA兼容
• 异步UART、RS-232、RS-485兼容
• 可编程1、1.5、2个停止位

一个SPI模块

一个I2C模块，SMBus，PMBus™兼容

编程/调试功能：
• 通过两个引脚的In Circuit Serial Programming™（ICSP™）
• 通过两个引脚实现三个断点的在线调试（ICD）
• 芯片上集成调试
